उत्पाद विवरण:
|
| नमूना: | कृमि और कृमि गियर | प्रकार: | कार्यक्षेत्र IP66 |
|---|---|---|---|
| गियर अनुपात: | 61:1 | आवेदन: | सौर ऊर्जा |
| मोटर: | विद्युत मोटर | दांत संपर्क: | मल्टी दांत |
| शुद्धता: | 0.15 डिग्री | OEM सेवा: | हां |
| प्रमुखता देना: | VE9 सिंगल एक्सिस स्लीविंग ड्राइव,OEM सिंगल एक्सिस स्लीविंग ड्राइव गियरबॉक्स,OEM वर्म गियर स्लीव ड्राइव |
||

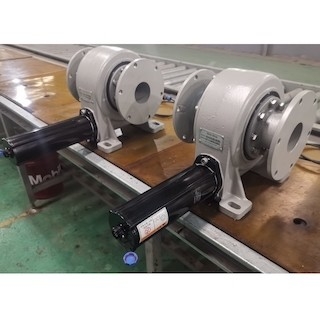

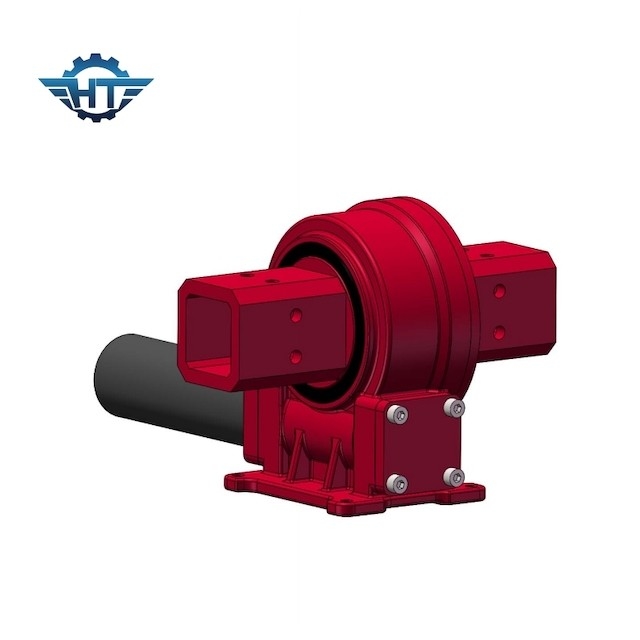

सौर ऊर्जा के लिए अनुकूलित ट्यूब आकार के साथ वीई 9 सिंगल एक्सिस स्लीविंग ड्राइव गियरबॉक्स
सेल्फ लॉकिंग स्लीविंग ड्राइव विवरण
मल्टी टूथ कॉन्टैक्ट वर्म गियर के साथ सेल्फ लॉकिंग स्लीविंग ड्राइव, ड्राइवरों के अंदर ब्रेक की कोई जरूरत नहीं है।इससे सोलर ट्रैकिंग सिस्टम की सुरक्षा में सुधार होगा।
स्लीविंग ड्राइव में कई प्रकार होते हैं जैसे संलग्न प्रकार, खुले आवास प्रकार, ऊर्ध्वाधर प्रकार, दोहरी अक्ष प्रकार, उच्च परिशुद्धता प्रकार, वर्म ड्राइव प्रकार आदि। संलग्न घंटे का कीड़ा प्रकार सौर ट्रैकिंग प्रणाली के अनुप्रयोग में सबसे लोकप्रिय है।स्लीविंग ड्राइव मजबूत टिल्टिंग मोमेंट टॉर्क और स्टैटिक सेल्फ-लॉकिंग फंक्शन के साथ वर्म और वर्म गियर स्टक्चर पर आधारित है।मल्टी टूथ संपर्क सतह को विशेष रूप से उच्च भार को चलाने के लिए डिज़ाइन किया गया है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
सौर ट्रैकिंग प्रणाली
ट्रैकिंग सोलर सपोर्ट सिस्टम फोटोवोल्टिक पावर स्टेशन का एक बहुत ही महत्वपूर्ण हिस्सा है।यह फोटोवोल्टिक पावर स्टेशन के बिजली उत्पादन मुख्य निकाय को वहन करता है।यदि डिजाइन अनुचित है, तो आपदा के माहौल में एक दुर्घटना होती है, और बिजली स्टेशन पर प्रभाव घातक होता है।इसलिए, डिजाइन प्रक्रिया में, उपयुक्त रोटरी ड्राइव डिवाइस का चयन करना विशेष रूप से महत्वपूर्ण है।हमारी तकनीक अंततः ग्राहक द्वारा प्रदान की जाने वाली कार्य परिस्थितियों, घटक व्यवस्था डिजाइन और पिछले परियोजना अनुप्रयोगों के अनुभव के अनुसार उपयुक्त स्लीविंग ड्राइव डिवाइस का निर्धारण करेगी, जो विभिन्न कारकों पर व्यापक रूप से विचार कर रही है।
