उत्पाद विवरण:
|
| नमूना: | एसडीई12 | गियर अनुपात: | 78:1 |
|---|---|---|---|
| रंग: | स्वनिर्धारित | आवेदन: | पीवी ट्रैकिंग सिस्टम |
| उत्पत्ति के प्लेस: | चांगझौ, चीन | वारंटी अवधि: | 5 साल |
| प्रमाण पत्र: | आईएसओ 9 001, सीई | रखरखाव: | मुफ़्त |
| प्रमुखता देना: | सीई स्लीव ड्राइव गियरबॉक्स,IP66 स्लीव ड्राइव गियरबॉक्स,एनक्लोज्ड हाउसिंग स्लीविंग रिंग ड्राइव; |
||

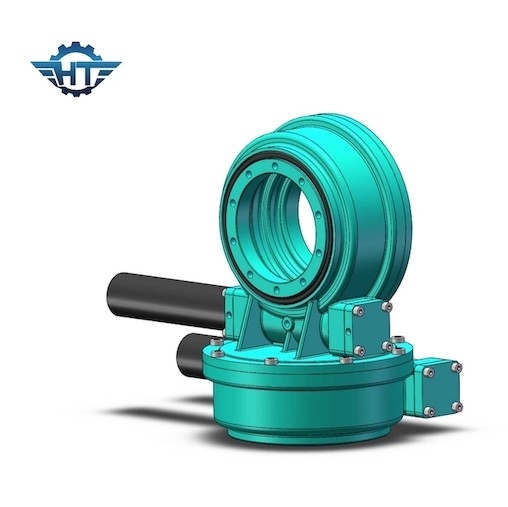

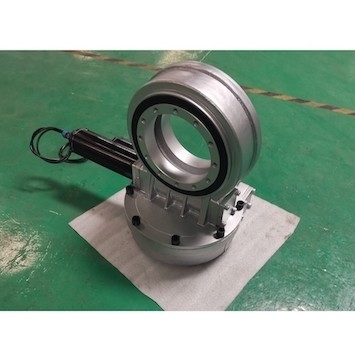

PV ट्रैकिंग सिस्टम के लिए CE योग्य IP66 सोलर ट्रैकर स्लीव ड्राइव गियरबॉक्स:
स्लीव ड्राइव गियरबॉक्स विवरण
संलग्न हाउसिंग स्लीविंग ड्राइव मुख्य रूप से धूल-सबूत, बारिश-सबूत और एंटी-जंग अवसर के लिए उच्च आवश्यकता के लिए अपेक्षाकृत उच्च स्थिति पर लागू होती है। प्रेसिजन ग्रेड आईपी 66।
ब्रांड का नाम: हैंगटूओ
मॉडल संख्या: SDE12A-78MHD-24RC-REV.A
सामग्री: 42CrMo, क्यूटी
प्रमाणपत्र: सीई, आईएसओ 9 001
वारंटी: 5 साल
कर्तव्य चक्र: 30 वर्ष
पैकिंग: प्लाईवुड पैकेज
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
प्रश्नोत्तर:
एक उपयुक्त स्लीव ड्राइव कैसे चुनें
कई प्रकार के स्लीव ड्राइव हैं, जिन्हें निम्नलिखित कारकों को ध्यान में रखते हुए चुना जा सकता है।
1. वहन क्षमता, दिशा और प्रदर्शन: स्लीविंग ड्राइव कम गति और हल्के भार के लिए उपयुक्त है
2. अनुमत गति: विभिन्न प्रकार के स्लीव ड्राइव के लिए, सामान्य रूप से, छोटे घर्षण और कम ताप क्षमता वाले बीयरिंग उच्च गति के लिए उपयुक्त होते हैं।डिजाइन को रोटरी रोलिंग बेयरिंग के लिए उनकी अंतिम घूर्णी गति से कम परिस्थितियों में काम करने का प्रयास करना चाहिए।
3. कठोरता: जब स्लीव ड्राइव यूनिट के बीयरिंग भार को सहन करते हैं, तो असर की अंगूठी और रोलिंग बॉडी के संपर्क स्थान लोचदार विरूपण का उत्पादन करेंगे, विरूपण राशि भार के समानुपाती होती है, और इसका अनुपात असर कठोरता आकार को निर्धारित करता है।असर की कठोरता को आम तौर पर असर के पूर्व-कसने से सुधारा जा सकता है।इसके अलावा, असर समर्थन डिजाइन में, बीयरिंगों के संयोजन और व्यवस्था पर विचार करने से असर समर्थन कठोरता में भी सुधार हो सकता है।
4. ट्यूनिंग प्रदर्शन और स्थापना त्रुटि: असर काम करने की स्थिति में लोड होने के बाद, खराब स्थापना और स्थिति निर्माण त्रुटियों के कारण होगी।इस समय, शाफ्ट मछली पकड़ने और थर्मल विस्तार और अन्य कारणों से, असर बहुत अधिक भार वहन करता है, जिससे जल्दी नुकसान होता है।स्वचालित केंद्रित बीयरिंग स्थापना त्रुटियों के कारण होने वाले दोषों को स्वयं दूर कर सकते हैं और इसलिए ऐसे उपयोगों के लिए उपयुक्त हैं।
5. स्लीव ड्राइव इंस्टॉलेशन और डिस्सेप्लर: पतला रोलर बीयरिंग, रोलर बीयरिंग और पतला रोलर बीयरिंग इत्यादि, आंतरिक और बाहरी अंगूठी से संबंधित असर प्रकार (यानी, तथाकथित अलग बीयरिंग) को अलग किया जा सकता है, स्थापित करने में आसान और अलग करना .
