उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | एसडीई3 डुअल एक्सिस स्लीविंग गियर | प्रमाण पत्र: | सीई, आईएसओ9001 |
|---|---|---|---|
| उत्पत्ति के प्लेस: | चांगझौ, चीन | संरचना: | कृमि और गियर |
| आवेदन: | सौर ट्रैकर्स | रक्षा करना: | IP66 |
| रंग: | चांदी | गारंटी: | 3~5 साल |
| प्रमुखता देना: | डुअल एक्सिस सोलर ट्रैकर स्लीव ड्राइव,सीएसपी स्लीव ड्राइव मोटर,सीएसपी सोलर स्लीव ड्राइव |
||

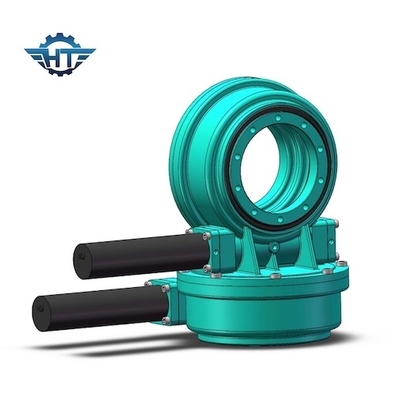

सोलर के लिए डबल लिफाफा वर्म और हेलिकल गियर के साथ स्मॉल ड्यूल एक्सिस सोलर ट्रैकर स्लीव ड्राइव
विवरण
वर्म गियर स्लीविंग ड्राइव, जिसे रेड्यूसर भी कहा जाता है, का व्यापक रूप से यांत्रिक उत्पादों में उपयोग किया जाता है।इसके उपयोग के अवसरों और क्षेत्रों के अनुसार, इसके विशिष्ट कार्य और कार्य मुख्य रूप से गति को कम करना, टोक़ को बढ़ाना, चलती तंत्र की जड़ता को कम करना और तंत्र को लॉक करना, उत्पाद उत्पादन लागत को कम करना और यांत्रिक संरचना डिजाइन का अनुकूलन करना है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
प्लैनेटरी गियर मोटर विशेषताएं
1. मोटर का व्यास: 22 मिमी, 32 मिमी, 42 मिमी, 52 मिमी, 60 मिमी, 80 मिमी, 90 मिमी, 105 मिमी, 120 मिमी
2. पावर: 10W से 900W
3. वोल्टेज: 24V, 36V, 48V, 100V, 110V, 220V, 230v
4. गति अनुपात: 3.7-307.5
5. वैकल्पिक: गियर बॉक्स, गति नियंत्रक, एन्कोडर, बिजली की आपूर्ति
6. उच्च निर्भरता और विश्वसनीयता
आवेदन
डुअल-एक्सिस स्लीविंग ड्राइव डिवाइस को डुअल-एक्सिस सोलर ट्रैकिंग सिस्टम पर लागू किया गया है।ऊर्ध्वाधर-क्षैतिज स्लीविंग ड्राइव डिवाइस में सूर्य के प्रक्षेपवक्र की कॉम्पैक्ट संरचना और सर्वव्यापी ट्रैकिंग के फायदे हैं, जो दोहरे अक्ष वाले सौर ट्रैकिंग सिस्टम को एक बड़ा कार्य स्थान और बेहतर ट्रैकिंग प्रदर्शन बनाता है।उच्च कठोरता, कम ऊर्जा खपत, छोटे प्रारंभिक टोक़ और कम जड़ता।
