उत्पाद विवरण:
|
| नमूना: | वीई5 | गियर अनुपात: | 37:1 |
|---|---|---|---|
| आवेदन: | सौर ट्रैकर्स | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | ग्रहीय गियर मोटर | प्रमाण पत्र: | आईएसओ 9 001, सीई |
| इंस्टालेशन: | ऊर्ध्वाधर क्षैतिज | रखरखाव: | मुफ़्त |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.15 डिग्री |
| प्रमुखता देना: | वर्टिकल लो स्पीड मोटर स्लीविंग ड्राइव,मोटर स्लीविंग ड्राइव आईएसओ 9 001,आईएसओ 9 001 इलेक्ट्रिक स्लीव ड्राइव; |
||

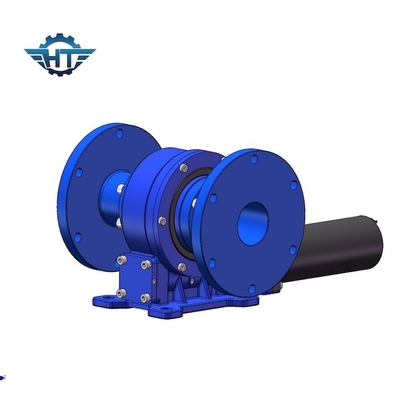

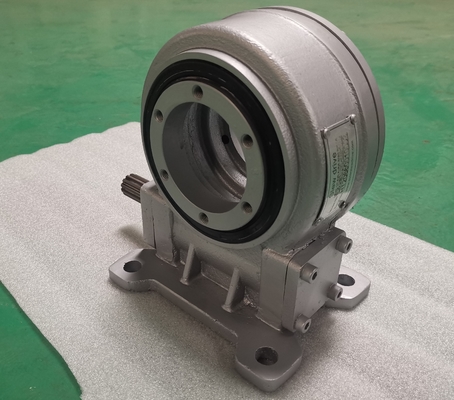

वर्टिकल लो स्पीड स्लीविंग ड्राइव, IP66 5 इंच फॉर स्मॉल ग्राउंड माउंटिंग सिस्टम
लो स्पीड स्लीविंग ड्राइव विवरण
रोटरी रेड्यूसर बड़े अक्षीय बल, रेडियल बल और टिपिंग पल का सामना कर सकता है, और टर्नटेबल या ब्रैकेट को क्षैतिज रूप से और पिच कोणों पर घुमाने के लिए ड्राइव कर सकता है।मंदी को प्राप्त करने के लिए वर्म ड्राइव गियर का उपयोग।मोटर द्वारा संचालित, कीड़ा घुमाने के लिए स्लीविंग बेयरिंग की बाहरी रिंग को ड्राइव करता है, बाहरी रिंग निकला हुआ किनारा के माध्यम से टॉर्क को आउटपुट करता है, और स्लीविंग बेयरिंग की आंतरिक रिंग बेस में तय होती है।इसका उपयोग सौर ट्रैकिंग ब्रैकेट के संरचनात्मक डिजाइन में किया जाता है, सौर ऊर्जा उत्पादन दक्षता को ट्रैक करने के लिए बिजली उत्पादन प्रणाली को चलाता है, और निर्माण मशीनरी दो अपेक्षाकृत घूर्णन वस्तुओं को 360 डिग्री घुमाने के लिए चलाती है।
| नमूना | वीई5 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रांड | हिंदुस्तान टाइम्स | प्रकार | संलग्न करना |
| सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 600 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 5 के एनएम | टोर्क पकड़ना | 9.2 कश्मीर एनएम |
| स्थिर अक्षीय रेटिंग | 16 केएन | स्टेटिक रेडियल रेटिंग | 27 केएन |
| गतिशील अक्षीय रेटिंग | 8 केएन | गतिशील रेडियल रेटिंग | 14 केएन |
| गियर अनुपात | 37:1 | क्षमता | 40% |
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
सौर ट्रैकिंग प्रणाली
एक स्वच्छ और नवीकरणीय ऊर्जा के रूप में, सौर ऊर्जा का अधिक से अधिक उपयोग किया गया है, विशेष रूप से ट्रैकिंग फोटोवोल्टिक बिजली उत्पादन तकनीक पारंपरिक फोटोवोल्टिक बिजली उत्पादन प्रौद्योगिकी के बाद एक उभरती हुई सौर ऊर्जा उपयोग तकनीक है।
सौर ट्रैकिंग सिस्टम जितना संभव हो सके सूर्य का सामना करने वाले फोटोवोल्टिक पैनलों को रख सकता है, सौर फोटोवोल्टिक मॉड्यूल की बिजली उत्पादन में वृद्धि कर सकता है, फोटोवोल्टिक बिजली उत्पादन प्रणाली की निवेश लागत को प्रभावी ढंग से कम कर सकता है, और सौर फोटोवोल्टिक मॉड्यूल की उपयोग दर में सुधार कर सकता है।पारंपरिक फोटोवोल्टिक प्रणाली में बिजली उपकरण और फोटोवोल्टिक पैनल को जोड़ने के लिए उपयोग की जाने वाली ट्रांसमिशन संरचना में जटिल संरचना और उच्च लागत के नुकसान हैं।
