उत्पाद विवरण:
|
| संरचना: | कॉम्पैक्ट गियरबॉक्स | मॉडल: | वीई9 |
|---|---|---|---|
| गियर अनुपात: | 61:1 | दक्षता: | 40% |
| सटीक: | ≤ 0.1 | चालक: | विद्युत मोटर |
| रंग: | के रूप में अनुरोध किया | टोर्क पकड़ना: | 39000~85000 एनएम |
| प्रमुखता देना: | VE9 Solar Tracker Slew Drive,85000Nm Solar Tracker Slew Drive,85000Nm slew drive for solar tracker |
||

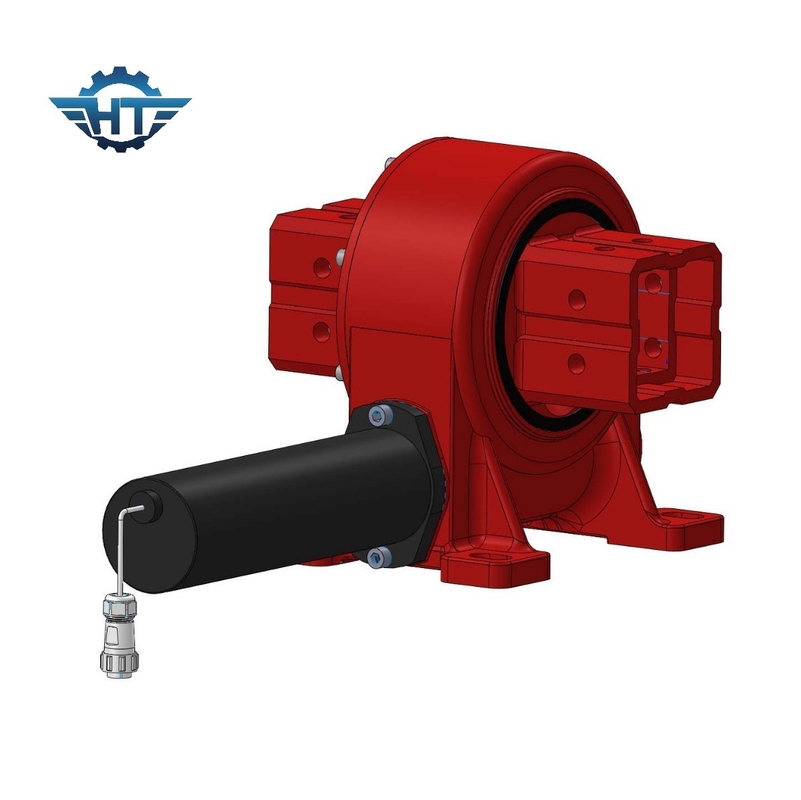

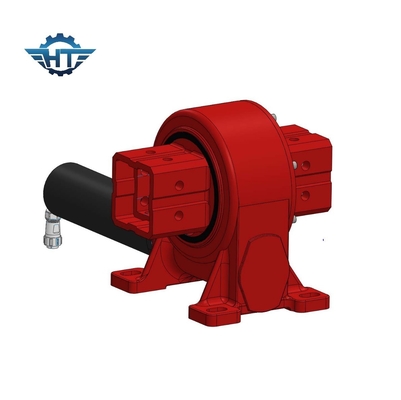

सौर ट्रैकर स्लीव ड्राइव में बहुत दांत संपर्क सतह के साथ उच्च भार क्षमता
रिडक्शन ड्राइव गियरबॉक्स विवरण
हांगटो, चीन के चांगझोउ में स्थित है, शंघाई अंतर्राष्ट्रीय हवाई अड्डे से केवल 30 मिनट की ट्रेन। हमारे पास स्लीविंग ड्राइव के डिजाइन, विकास और निर्माण पर समृद्ध और विशेषज्ञ ज्ञान है।हमारे पास 10 से अधिक वर्षों का अनुभव हैहमारी टीम इस विशेष क्षेत्र में अनुसंधान और विकास में विशेषज्ञता रखती है। हमारा अनुभव फोटोवोल्टिक प्रणालियों के लिए ट्रैकिंग प्रौद्योगिकियों, मैकेनिकल इंजीनियरिंगघुमावदार ड्राइव तकनीक.
वीई सीरीज के स्विंग ड्राइव की तकनीकी शीट
| मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
अधिक विस्तृत उत्पाद तकनीकी मापदंडों के लिए, उत्पाद कैटलॉग और विस्तृत बिक्री चित्र के लिए हमसे संपर्क करें।
हमारे फायदे
त्वरित प्रतिक्रिया समय
बड़े पैमाने पर उत्पादन के लिए बुद्धिमान-प्रक्रिया नियंत्रण के साथ-साथ ग्राहक उन्मुख उत्पाद विकास में दीर्घकालिक अनुभव।
उत्पाद लाभ
घुमावदार ड्राइव (बंद प्रकार, ऊर्ध्वाधर प्रकार, दो अक्ष प्रकार,परिशुद्धता प्रकार) रबड़ घड़ी कीड़ा घुमावदार ड्राइव मजबूत झुकाव पल टोक़ और स्थिर स्व-लॉकिंग समारोह के साथ घुमावदार असर पर आधारित हैबहुत से दांतों के संपर्क की सतह विशेष रूप से उच्च भार चलाने के लिए डिज़ाइन की गई है।
स्थिर गुणवत्ता
कारखाने के माध्यम से महत्वपूर्ण गुणवत्ता निरीक्षण बिंदुओं की स्थापना, कुल 9 पदों. हम महत्वपूर्ण गुणवत्ता निरीक्षण बिंदुओं की स्थापना, गुणवत्ता निरीक्षण निर्देश बनाने के लिए सख्ती से कुंजी प्रक्रिया में नियंत्रण करने के लिए.हम उच्च परिशुद्धता और माप गेज कैलिब्रेशन का उपयोग.
परीक्षण
उन्नत माप उपकरण
माप को कैलिब्रेट किया जाना चाहिए, जाँच की जानी चाहिए और केवल योग्य गेज का प्रयोग किया जा सकता है।
आवेदन
दो-अक्षीय घुमावदार ड्राइव के लिए सबसे आम अनुप्रयोग दो-अक्षीय सौर ट्रैकर्स, जैसे हेलिओस्टेट और केंद्रित फोटोवोल्टिक (सीपीवी) और उपग्रह या रडार डिश हैं।अन्य अनुप्रयोगों में ऑटोमोबाइल लिफ्ट शामिल हैं, रोबोटिक आर्म पोजीशनर और स्टेज उपकरण।
