उत्पाद विवरण:
|
| अनुपात: | 61 से 1 गियरबॉक्स | सामग्री: | 50Mn, 42CrMo |
|---|---|---|---|
| विशेषता: | लॉकिंग गियर तंत्र | प्रमाणपत्र: | आईएसओ9001, सीई |
| चालक: | 12/24वीडीसी | रखरखाव: | हर 5 साल में |
| रंग: | के रूप में अनुरोध किया | उत्पत्ति: | चांगझौ, चीन |
| प्रमुखता देना: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

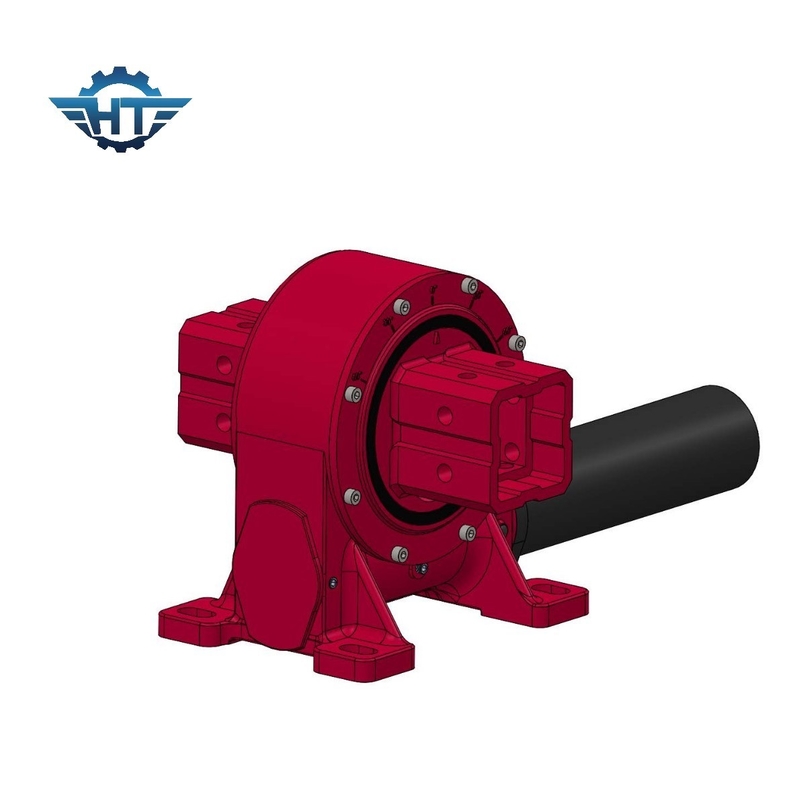

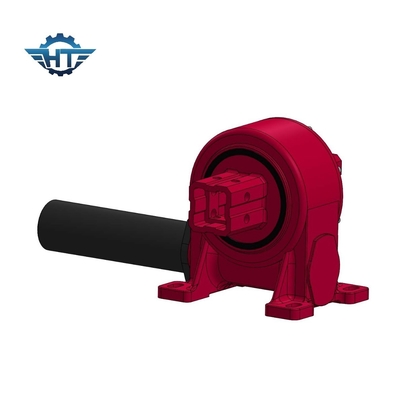

एकल अक्ष सौर पैनल ट्रैकिंग प्रणाली के लिए सौर ट्रैकर स्लीव ड्राइव
कॉम्पैक्ट वर्म गियरबॉक्सविवरण
भरोसेमंद डिलीवरी ️ अधिकांश ऑर्डर 15 दिनों या उससे कम समय में, व्यस्त मौसम के लिए, 30 दिनों में जहाज
तकनीकी सहायता ∙ इंजीनियर मदद के लिए तैयार हैं
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
संचालन और रखरखाव-ऑपरेशन और रखरखाव आसान है और अपनी फीस कम करें
VE9 वर्म गियर सेट डेटा शीट
| मॉडल | अनुपात | नामित आउटपुट टॉर्क ((एन.एम.) | झुकाव टोक़ ((एन.एम.) | रखरखाव टोक़ ((एन.एम.) | अक्षीय भार ((kN) | रेडियल लोड ((kN) | दक्षता | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | हाँ | 251 |
स्थापना
1तैयारी
1.1 भौतिक क्षति के लिए स्लेड ड्राइव की जाँच करें.
1.2 स्वच्छ समर्थन सतहें
2. माउंटिंग बोल्ट
गियरबॉक्स निर्माता के रूप में, हम उपयोग किए जाने वाले माउंटिंग फास्टनरों की आपूर्ति, वारंटी या सिफारिश नहीं करते हैं। कृपया इस आइटम को निर्दिष्ट करने में बहुत सावधानी बरतें जो हमारे उत्पाद को आपके साथ संलग्न करेगा।
निर्धारित आकार, संख्या और गुणवत्ता के ग्रेड का प्रयोग किया जाना चाहिए।
ग्रिप अनुपात (ग्रिप लंबाई और बोल्ट के व्यास के बीच) को न्यूनतम ≥1.5 से अधिकतम ≤2 तक देखा जाना चाहिए।
पूरी तरह से घुमावदार शाफ्ट वाले बोल्टों की अनुमति नहीं होनी चाहिए।
स्लीव ड्राइव फंक्शन, जीवनकाल और बोल्ट कनेक्शन की स्थायित्व अनुपालन के मामले में प्रभावित होती है।
उपयुक्त आकार और शक्ति के फ्लैट वाशर का प्रयोग करें ताकि अनुमत इंटरफेस दबाव से अधिक न हो।
माउंटिंग बोल्ट को सामान्य रूप से उचित प्रीलोडिंग द्वारा पर्याप्त रूप से सुरक्षित किया जाता है।
नोटः स्प्लिट रिंग, स्प्लिट वॉशर आदि का प्रयोग करने की अनुमति नहीं है।
घुमावदार टॉर्क और घुमावदार बोल्ट के लिए प्रारंभिक प्रीलोड।
|
तंग करने का टोक़ |
घुड़सवार बोल्ट आयाम |
|||||
| वर्ग |
एम6 (1/4-20UNC) |
एम8 (5/16-18UNC) |
M10 (3/8-16UNC) |
एम12 (7/16-14UNC) |
एम16 (5/8-11UNC) |
एम20 (3/4-10UNC) |
| कक्षा आठवीं8 | 10.2 एन.एम. | 24.7 एन.एम. | 49 एन.एम. | 85.5 एन.एम. | 212.2 एन.एम. | 414 एन.एम. |
| दसवीं कक्षा9 | 14.3 एन.एम. | 34.8 एन.एम. | 68.9 एन.एम. | 120.2 एन.एम. | 298.4 एन.एम. | 582.1 एन.एम. |
| कक्षा 129 | 17.2 एन.एम. | 41.7 एन.एम. | 82.7 एन.एम. | 144.2 एन.एम. | 358.1 एन.एम. |
689.5 एन.एम. |
