उत्पाद विवरण:
|
| कृमि गियर सामग्री: | 50Mn, 42CrMo | गियर अनुपात: | 61:1 |
|---|---|---|---|
| आवेदन: | सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | 24 वी डीसी प्लैनेटरी मोटर | प्रमाणपत्र: | आईएसओ9001, सीई |
| इंस्टालेशन: | लम्बवत क्षैतिज | रखरखाव: | आंतरिक 5 वर्ष |
| प्रमुखता देना: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |
||

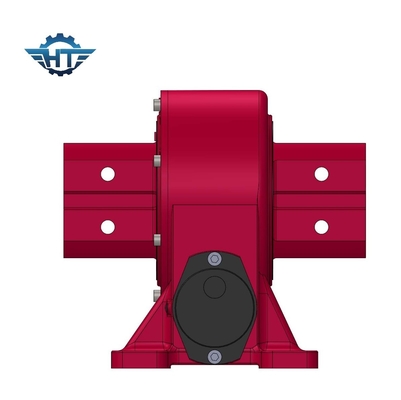

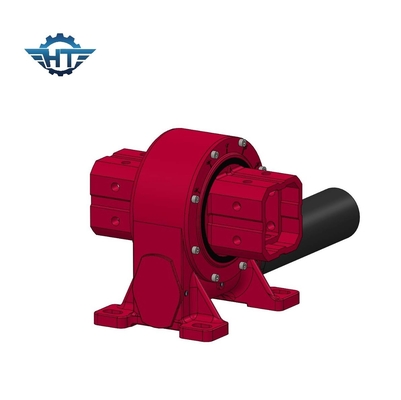

वर्म गियर स्लीविंग ड्राइव एकल अक्ष सौर ट्रैकिंग सिस्टम के लिए 61 से 1 गियर अनुपात
वर्म गियर स्लीविंग ड्राइव उत्पाद फायदे
1. हम कुशलता से तेल रिसाव को रोकने के लिए कंकाल तेल सील का उपयोग
2हमारे घुमावदार ड्राइवों का माउंटिंग आयाम कई अनुप्रयोगों के अनुरूप है।
3. सौर ऊर्जा का उपयोग करने के लिए आसान रखरखाव, आंतरिक 5 साल
4. डबल लिफाफा कीड़ा गियर संरचना है जो मजबूत आसंजन और पल टोक़ है अपनाने
5. हार्ड स्टॉप घुमावदार ड्राइव के अंदर सॉफ्टवेयर नियंत्रण प्रणाली के बहुक्रियाशीलता के मामले में
घेरने वाले कीट गियर के मापदंड एसलेविंग ड्राइव
| मॉडल | अनुपात | नामित आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | रखरखाव टोक़ | दक्षता | सटीकता | स्व-लॉकिंग | वजन |
| एन.एम. | एन.एम. | kN | kN | एन.एम. | डिग्री | हाँ | किलो | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | ४०% | ≤0.1 | हाँ | 13 किलो |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | ४०% | ≤0.1 | हाँ | 18 किलो |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | ४०% | ≤0.1 | हाँ | 28 किलो |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | ४०% | ≤0.1 | हाँ | 35 किलो |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | ४०% | ≤0.1 | हाँ | 51 किलोग्राम |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | ४०% | ≤0.1 | हाँ | 61 किलोग्राम |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | ४०% | ≤0.1 | हाँ | 78 किलोग्राम |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | ४०% | ≤0.1 | हाँ | 105 किलो |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | ४०% | ≤0.1 | हाँ | 185 किलो |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | ४०% | ≤0.1 | हाँ | 244 किलो |
विशेषताएं
1. रोटेशन ± 60 डिग्री, अंदर हार्ड स्टॉप
2. बाएं या दाएं पक्ष से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान गियर क्लीयरेंस को समायोजित करना आवश्यक नहीं है, इसकी संरचना ने बहु-दांत संपर्क सुनिश्चित किया
4फैक्ट्री से पहले ही तेल भर दिया गया था।
4. सरल स्थापना और कम रखरखाव, आंतरिक 5 साल
5. तर्कसंगत स्थान उपयोग
6गियर स्वयं-लॉकिंग है
7प्रारंभ और रोक का आसान और सहज तरीका
8उच्च टोक़, ऊर्ध्वाधर स्थापना के लिए उपयुक्त
आवेदन
कई मशीनों और उपकरणों में, विभिन्न अनुप्रयोगों और विभिन्न परिचालन स्थितियों में कीड़े ड्राइव प्रभावी साबित हुए हैं, जैसेः निर्माण और विधानसभा प्लेटफार्म,वन मशीनरी में कॉकपिट की जगह, सामग्री हैंडलिंग उपकरण, सौर प्रणालियों की स्थिति, सुपरस्ट्रक्चर का नियंत्रण और निर्माण मशीनरी, औद्योगिक क्रेन आदि के परिचालन अनुप्रयोग।
