उत्पाद विवरण:
|
| मॉडल: | वीई7 वर्म ड्राइव गियर | गियर अनुपात: | 51:1 |
|---|---|---|---|
| रेटेड आउटपुट टॉर्क: | 6120 एनएम | अधिकतम टोक़: | 10200 एनएम |
| टोर्क पकड़ना: | 39 kN.m | झुका हुआ टोक़: | 10 kN.m |
| दक्षता: | 40% | रंग: | चमकीला भूरा |
| प्रमुखता देना: | Self Locking Solar Slew Drive,Custom Worm Gear Solar Drive,VE7 solar tracking Slew Drive |
||

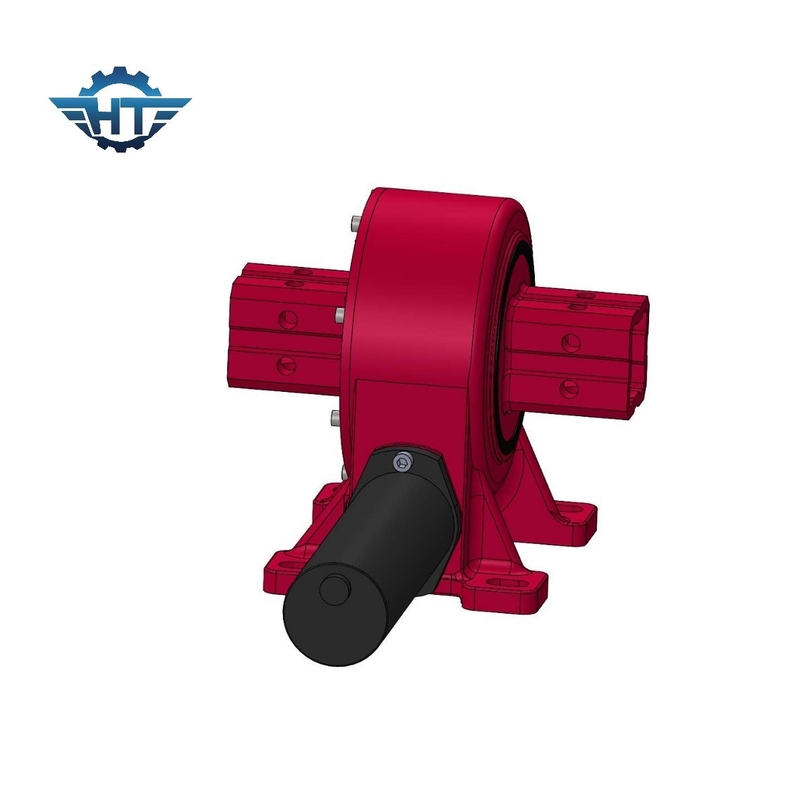

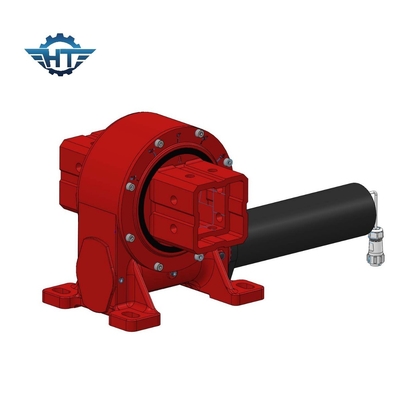

सौर ट्रैकिंग प्रणाली के लिए VE7 कस्टम वर्म गियर स्लीविंग ड्राइव
लिफाफा कीड़ा गियर स्विंग ड्राइव विवरण
स्लीविंग ड्राइव एक प्रकार का ऑल-राउंड स्लीविंग डिसेलेरिंग ट्रांसमिशन तंत्र है जो ड्राइविंग पावर स्रोत के साथ एकीकृत है। बेहतर आउटपुट के लिए हमारे स्लीविंग ड्राइव विभिन्न डिजाइनों और मजबूती में आते हैं।
विशेषताएं
विश्वसनीयता: स्लीविंग ड्राइव को 30 साल के फील्ड जीवन की गारंटी देने के लिए डिज़ाइन और परीक्षण किया गया है। सभी कच्चे माल ISO9001 और CE द्वारा आवश्यक मानकों को पूरा करते हैं।हम उच्च गुणवत्ता वाले उत्पादों को सुनिश्चित करने के लिए एक ध्वनि गुणवत्ता नियंत्रण लागू करते हैं, विश्वसनीय और कम लागत।
प्रदर्शनः स्लेव ड्राइव रेत घड़ी कीड़ा प्रौद्योगिकी के साथ संचालित कर रहे हैंगियरबॉक्स विशाल शक्ति और शक्ति,अधिकतम जीवित रहने की क्षमता भार धारण करने के साथ-साथ बढ़ी हुई दक्षता और सटीकता।
आवेदन:स्लीविंग ड्राइव अनुप्रयोगों में सौर ट्रैकर्स, पवन टर्बाइन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर,खुदाई मशीनें और ऑटोमोबाइल लिफ्ट आदि
स्थापना: हमारे घुमावदार ड्राइव क्षैतिज, ऊर्ध्वाधर या कई अक्षों के संयोजन में स्थापित किए जा सकते हैं।
VE7 प्रदर्शन मापदंड
| मॉडल: | वीई7 घुमावदार ड्राइव |
| नामित आउटपुट टॉर्कः | 6120 एन.एम. |
| झुकाव टोक़ः | 10 kN.m |
| स्थिर अक्षीय भारः | 110 kN |
| स्थिर रेडियल भारः | 60 kN |
| रखरखाव टोक़ः | 39 kN.m |
| दक्षताः | ४०% |
| परिशुद्धता: | ≤0.1 ° |
| स्व-लॉकिंग: | हाँ |
| वजनः | 45 किलो |
वीई घुमावदार ड्राइव की तकनीकी तालिका
| मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
प्रश्न और उत्तर
1कैसे चुनें?
कृपया आवश्यक मोटर्स के व्यास, चौड़ाई, वोल्टेज, शक्ति और लोड रहित गति, सौर पैनलों/मिररों के वर्ग मीटर, इन सौर पैनलों/मिररों की व्यवस्था को निर्दिष्ट करें।
2क्या मैं गुणवत्ता परीक्षण और अग्रिम में बाजार के लिए नमूने ले सकता हूँ?
बेशक, हमारी गुणवत्ता और सेवा का परीक्षण करने के लिए नमूने लेने के लिए आपका स्वागत है।
3नमूनों की कुल लागत क्या है?
कुल नमूना लागत= नमूना लागत + माल ढुलाई।
आप उपयुक्त स्लीविंग ड्राइव चुनने के बाद हम आपको सबसे अच्छी शिपिंग लागत देंगे।
4आप नमूने कैसे भेजते हैं?
नमूने की मात्रा को ध्यान में रखते हुए बड़ा नहीं है, हम ईएमएस, टीएनटी या फेडेक्स द्वारा जहाज नमूने का समर्थन
5आपका न्यूनतम आदेश मात्रा क्या है?
1 सेट
6आपका डिलीवरी का समय क्या है?
मानक नमूनों के लिएः 0 ~ 15 दिन; बैच ऑर्डर के लिएः 25 ~ 40 दिनों के भीतर।
