उत्पाद विवरण:
|
| प्रकार: | स्लीविंग ड्राइव | मूल स्थान: | चांगझौ, चीन (मुख्यभूमि) |
|---|---|---|---|
| मोटर: | ब्रशलेस डीसी मोटर | विशेषता: | पूरी तरह से संलग्न |
| सामग्री: | 42CrMo या 50Mn | वारंटी: | 5 ~ 10 साल |
| आकार: | 3 इंच से 25 इंच | आवेदन: | सौर ऊर्जा प्रणाली |
| प्रमुखता देना: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

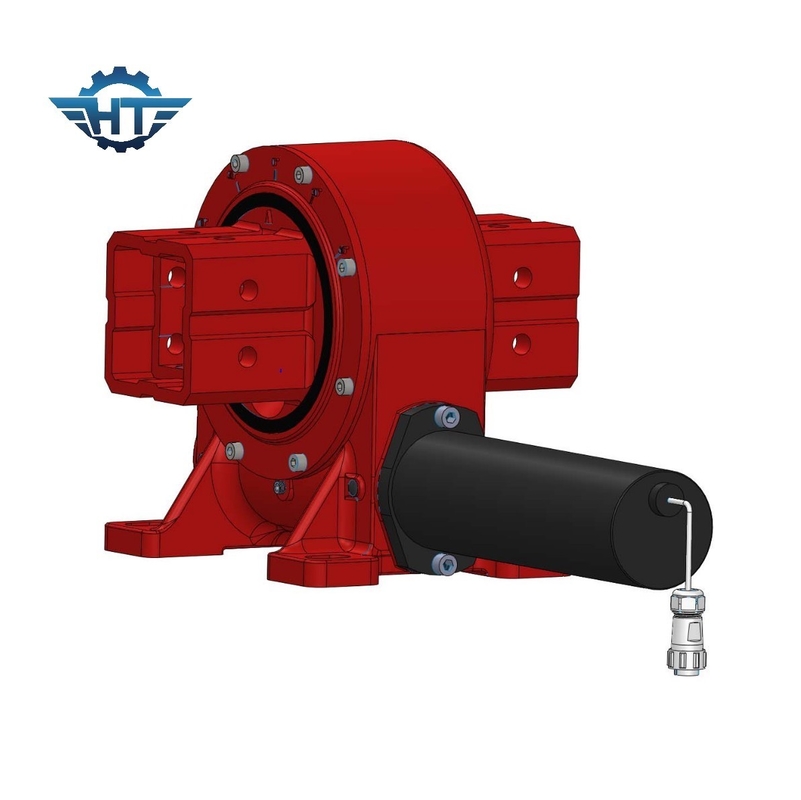

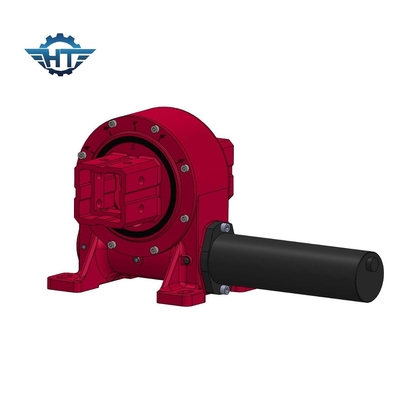

VE9 सौर ऊर्जा के लिए 24V गियरबॉक्स रिड्यूसर के साथ कॉम्पैक्ट वर्म गियरबॉक्स स्लीविंग ड्राइव
रेतघड़ी कीड़ा गियर स्लीव ड्राइव विवरण
स्लेव ड्राइव को उच्च घूर्णन टोक़ का उपयोग करके रेडियल या अक्षीय भारों को संभालने के लिए डिज़ाइन किया गया है। खनन, निर्माण, धातु प्रसंस्करण, पीवी सौर ऊर्जा,केंद्रित सौर ऊर्जा और अन्य अनुप्रयोगों के लिए निर्बाध शक्ति की आवश्यकता होती है जो सुरक्षा और सटीकता के लिए त्रुटिहीन सटीकता के साथ संयुक्त स्विविंग तकनीक का उपयोग करते हैं.
एकल अक्ष slew ड्राइव फ्लैट एकल अक्ष ट्रैकिंग प्रणाली में इस्तेमाल किया, जो ब्रैकेट एक उत्तर-दक्षिण व्यवस्था है, पूर्व-पश्चिम ट्रैकिंग प्रणाली के अनुसार,मोटर द्वारा संचालित slew ड्राइव पूरे सिस्टम को चलाने के लिए उच्च टोक़ सहन करेगा, ताकि सिस्टम सूर्य के क्षितिज का पता लगा सके, जहां तक संभव हो सौर मॉड्यूल की सतह पर सूर्य की विकिरण को बेहतर बनाने के लिए, और इस प्रकार बिजली उत्पादन को बढ़ाए।
यह मुख्य रूप से पृथ्वी के घूर्णन के प्रभाव के कारण, पृथ्वी पर एक निश्चित स्थान के लिए, पूरे वर्ष के दौरान सूर्य चक्र के लिए ट्रैकिंग प्रणाली के डिजाइन सिद्धांत पर आधारित है,इसका प्रकाश कोण भी लगातार बदल रहा हैसौर ट्रैकिंग प्रणाली सौर पैनलों को सूर्य को ट्रैक करने के लिए तैयार रखने और फोटोवोल्टिक सरणी द्वारा प्राप्त सौर विकिरण की मात्रा बढ़ाने के लिए स्थापित की गई है।इस प्रकार सौर फोटोवोल्टिक बिजली उत्पादन प्रणालियों की समग्र क्षमता में वृद्धि.
वीई वर्म गियरबॉक्स स्लीव ड्राइव तकनीकी डेटा
| मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
मोटर डेटा
नामित वोल्टेज V/DC: 24vdc
लोड रहित गति आरपीएमः 1200±10%
नो लोड करंट A: <0.1 A
नामित टोक़ N.M: 012
गति आरपीएमः 800±10%
लोड करंट A:<1A
नामित शक्ति W:<10W
गियर आउटपुट पैरामीटरः
गति अनुपातः 399:1
नामित आउटपुट टॉर्क N.M: 32
आउटपुट गति आरपीएमः 2±0.5
हॉल आउटपुटः 2
हॉल प्रकारः 40F/39
हॉल इनपुट वोल्टेज V: 5~24
तार परिभाषित करेंः
1मोटा लालः मोटर +
2मोटर्स -
3पीला हरा: जीएनडी
4पतला पीला: हॉल बी
5पतला लालः हॉल +24V
6पतला कालाः हॉल जीएनडी
7पतला हरा: हॉल ए
