उत्पाद विवरण:
|
| स्पीड: | 0~1 आरपीएम | आवेदन: | उपग्रह एंटीना |
|---|---|---|---|
| मोटर: | इलेक्ट्रिक मोटर, स्टेपर मोटर | आईपी वर्ग: | IP66 |
| बढ़ते बोल्ट: | 6*एम10 | बढ़ते विशिष्टता: | 80 मिमी |
| केंद्र छेद: | 65 मिमी | अनुपात: | 31:1 |
| प्रमुखता देना: | सैटेलाइट एंटीना स्लीविंग रिंग ड्राइव,स्लीविंग रिंग ड्राइव 65 मिमी,65 मिमी सोलर ट्रैकर ड्राइव |
||

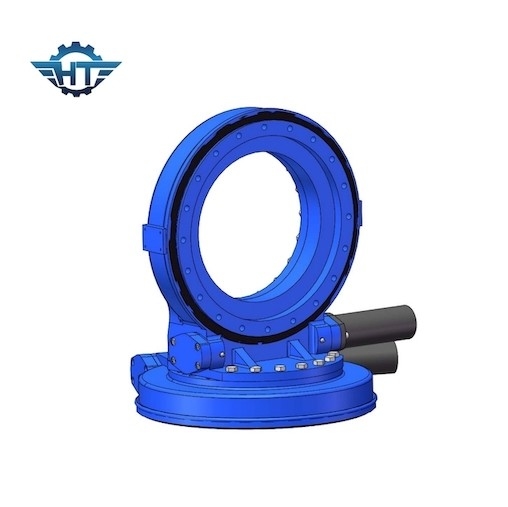

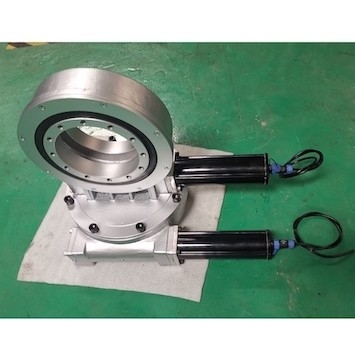

सैटेलाइट एंटीना के लिए 24VDC प्लैनेटरी मोटर के साथ डुअल एक्सिस 3 इंच स्लीविंग ड्राइव
उत्पाद वर्णन
Hangtuo मशीनरी के वर्म स्लीविंग ड्राइव में अत्यधिक उच्च शक्ति घनत्व के साथ एक अल्ट्रा-कॉम्पैक्ट स्लीविंग ड्राइव यूनिट है।यह डिज़ाइन विशेष रूप से सीमित स्थापना स्थानों में अत्यधिक उच्च बलों और टॉर्क को संचारित करने के लिए उपयुक्त है।वर्म ड्राइव का उपयोग क्रेन और भारी वाहन प्रसारण के साथ-साथ निर्माण, वानिकी और कृषि मशीनरी के स्टीयरिंग गियर में किया जाता है।इन विशिष्ट अनुप्रयोगों के लिए, हम टोक़ हस्तांतरण को अधिकतम करने और रखरखाव लागत को कम करने के लिए अपने उत्पादों को लगातार परिष्कृत कर रहे हैं।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) |
अक्षीय भार (केएन) |
रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
अनुप्रयोग
पारंपरिक उपग्रह एंटीना आधार निश्चित है, और कुछ अत्यधिक उत्साहित उपग्रहों को एक उपग्रह एंटीना कुंडा आधार की आवश्यकता होती है जो उपग्रह संकेतों के निरंतर स्वागत को बनाए रखने के लिए उपग्रह एंटीना को घुमाने के लिए समय पर घूम सकता है।आधार पर स्लीविंग ड्राइव को स्थापित करके, आधार एक घूर्णन एंटीना आधार बन सकता है, और हमारी स्लीविंग ड्राइव को गति-समायोज्य मोटर से भी सुसज्जित किया जा सकता है, जो सिस्टम को गति सीमा के भीतर रोटेशन की गति को मनमाने ढंग से समायोजित करने की अनुमति देता है, जो है सिग्नल पकड़ने के लिए फायदेमंद
