उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | गियर अनुपात: | 37:1 |
|---|---|---|---|
| आकार: | 3 से 25 इंच | गियर प्रकार: | कठोर गियर |
| गारंटी: | 5 साल | ओईएम: | उपलब्ध |
| तकनीकी सहायता: | हां | आवेदन: | सौर ट्रैकिंग प्रणाली |
| प्रमुखता देना: | OEM स्लीविंग ड्राइव गियरबॉक्स,कठोर गियर स्लीविंग ड्राइव गियरबॉक्स,सीएसपी सिस्टम हाइड्रोलिक स्लीव ड्राइव |
||

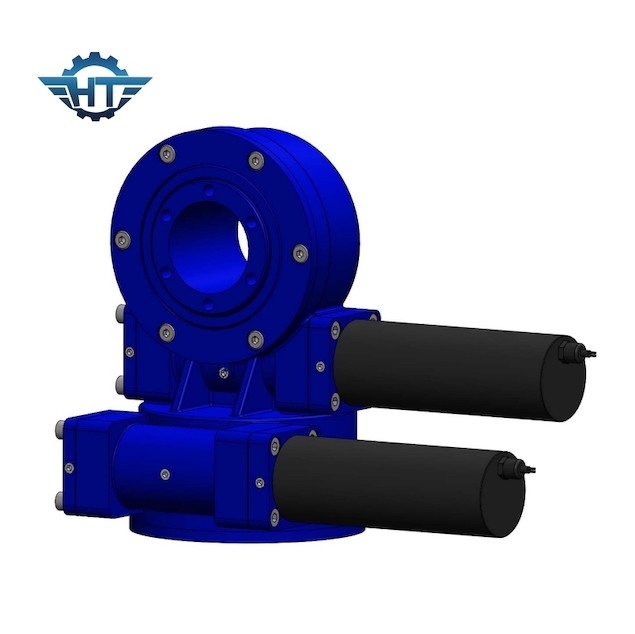

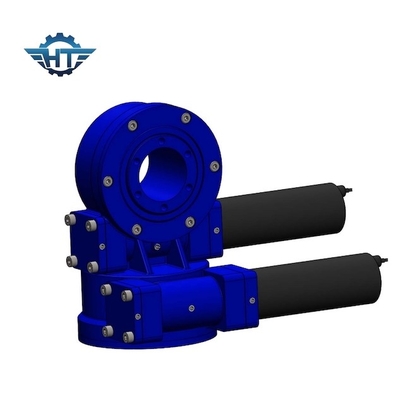

डुआन एक्सिस सोलर माउंटिंग सिस्टम . के लिए इलेक्ट्रिक मोटर के साथ 5 इंच स्लीविंग ड्राइव गियर
स्लीविंग ड्राइव गियर विवरण
स्लीविंग ड्राइव के लिए, 3" से 25" तक के 10 अलग-अलग आकार उपलब्ध हैं, जिनमें 60 से अधिक मॉडल हैं, जो पीवी सिस्टम में नियमित और सटीक ट्रैकिंग आवश्यकताओं को पूरा करने के लिए हैं, जैसे कि ओब्लिक ट्रैकिंग सिस्टम, फ्लैट सिंगल ट्रैकिंग सिस्टम, सीपीवी और सोलर थर्मल पावर ट्रैकिंग फील्ड।हमारे स्लीविंग ड्राइव में उच्च आउटपुट टॉर्क और होल्डिंग मोमेंट टॉर्क है, इसमें उत्कृष्ट ट्रैकिंग सटीक, एंटी जंग कोटिंग और एंटी यूवी सीलिंग, आईपी 66 सुरक्षा वर्ग है, और व्यापक रूप से पीवी, सीपीवी, सीएसपी सिस्टम में उपयोग किया जाता है।
हम अपने कारखाने में सख्त गुणवत्ता नियंत्रण प्रणाली है, हम ISO9001-2008 गुणवत्ता प्रणाली प्रमाणीकरण पारित किया है और हमारे देश के इंजीनियरिंग और मशीनरी मानकों के साथ मिलते हैं।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
प्रश्नोत्तर:
स्लीविंग ड्राइव का उचित आकार कैसे चुनें?
न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए स्लीविंग ड्राइव का उचित आकार चुनना लागत प्रभावी समाधान प्राप्त करने में महत्वपूर्ण भूमिका निभाता है।
उपयुक्त स्लीविंग ड्राइव का चयन करने के लिए कृपया हमें निम्नलिखित जानकारी दें:
1. आवेदन
2. आउटपुट टोक़ की आवश्यकता है।यदि आपके पास उस डेटा का स्पष्ट विचार नहीं है, तो बस हमें लोड बताएं, उदाहरण के लिए, हमारे स्लीविंग ड्राइव पर पैनलों का वजन और बढ़ते ब्रैकेट।
3. पिछले 10 वर्षों में आपके क्षेत्र में लोड आयाम और सबसे बड़ी हवा जो यह गणना करने के लिए उपयोग की जाती है कि क्या हमारे द्वारा अनुशंसित ड्राइव बड़ी हवा आने पर अधिकतम भार वहन कर सकती है।
4. आपके लिए आवश्यक आउटपुट गति जो हमें आपके लिए उपयुक्त मोटरों की सिफारिश करने में मदद करेगी।
5. अन्य सूचनाएं जैसे बैकलैश, आईपी ग्रेड डिमांड आदि
