उत्पाद विवरण:
|
| नमूना: | एसडीई7" | आउटपुट टॉर्क: | 2000 एनएम |
|---|---|---|---|
| झुकाव टोक़: | 7500 एनएम | टोर्क पकड़ना: | 13200 एनएम |
| ओईएम: | उपलब्ध | गियर अनुपात: | 57:1 |
| विशेषता: | जल्दी स्थापना | शुद्धता: | 0~0.15° |
| प्रमुखता देना: | 7 इंच डुअल एक्सिस स्लीव ड्राइव,पीवी पैनल स्लीव ड्राइव गियरबॉक्स,पीवी पैनल सोलर ट्रैकर स्लीव ड्राइव |
||

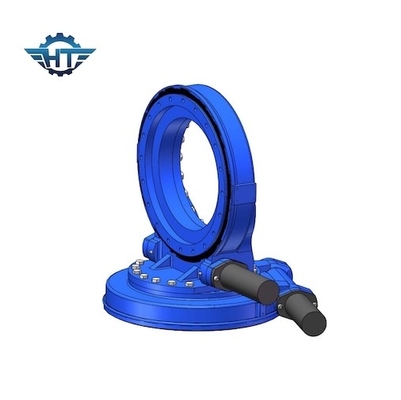

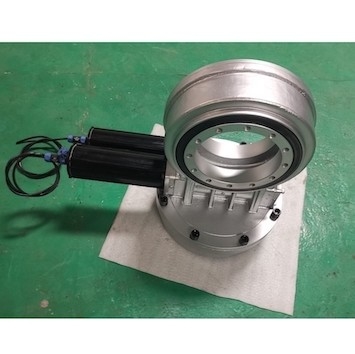

पीवी पैनल सोलर ट्रैकिंग सिस्टम के लिए 7 इंच डुअल एक्सिस वर्म गियर ड्राइव गियरबॉक्स
डुअल एक्सिस वर्म गियर ड्राइव गियरबॉक्स विवरण:
7 इंच 2 एक्सिस या ड्यूल एक्सिस सोलर ट्रैकर जिसमें 0.1 डिग्री तक स्लीविंग ड्राइव एक्यूरेसी हो और 15 पीस सोलर पैनल डायमेंशन 0,99 एमएक्स 1,64 मीटर और प्रत्येक का अधिकतम वजन 20 किलोग्राम हो।तो एक साथ 30㎡ सौर पैनल सतह के लिए।फोटोवोल्टिक पैनलों के सुझाए गए क्षेत्र जो अन्य स्लीविंग ड्राइव ले जा सकते हैं, वे इस प्रकार हैं:
| स्लीविंग ड्राइव मॉडल | सौर पैनलों के वर्ग मीटर सहन कर सकते हैं (अधिकतम) |
| एसडीई1 | 5 |
| एसडीई3 | 15 |
| एसडीई5 | 20 |
| एसडीई7 | 30 |
| एसडीई9 | 40 |
| एसडीई12 | 50 |
| एसडीई17 | 60 |
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
अनुप्रयोग
फोटोथर्मल ट्रैकिंग सिस्टम में रोटरी ड्राइव का अनुप्रयोग
1. डिश ट्रैकिंग सिस्टम, टू-एक्सिस ट्रैकिंग को वास्तव में दो प्रकारों में विभाजित किया जा सकता है: क्षैतिज और ऊंचाई।
2. गर्त प्रकार के फोटोथर्मल सिस्टम को बड़े गर्त प्रकार और छोटे गर्त प्रकार में विभाजित किया जा सकता है।खांचे के बड़े उद्घाटन और तेज रोटेशन गति की आवश्यकता के कारण, हाइड्रोलिक सिलेंडर वर्तमान में बड़े खांचे के लिए अधिक उपयोग किए जाते हैं, लेकिन रेड्यूसर का उपयोग करने वाली बड़ी नाली परियोजनाएं भी हैं।छोटे गर्त प्रकार के लिए, मुख्य रूप से गर्त प्रकार की परियोजनाओं को गर्म करने के लिए, कलेक्टर की लंबाई अपेक्षाकृत कम होती है, जो वीई श्रृंखला ऊर्ध्वाधर रोटरी रेड्यूसर की स्थापना और उपयोग के लिए बहुत उपयुक्त है।समर्थन और रोटरी रेड्यूसर के एकीकृत डिजाइन के कारण, स्थापना सुविधाजनक है।इसी समय, गर्त ब्रैकेट के जटिल संरचनात्मक डिजाइन को सरल बनाया गया है।
3. फ्रेस्नेल परियोजना मिनी-ट्रफ के समान है।
