| Brand Name: | HT |
| Model Number: | एसडीई1" |
| MOQ: | एक टुकड़ा |
| कीमत: | USD 100~1600/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

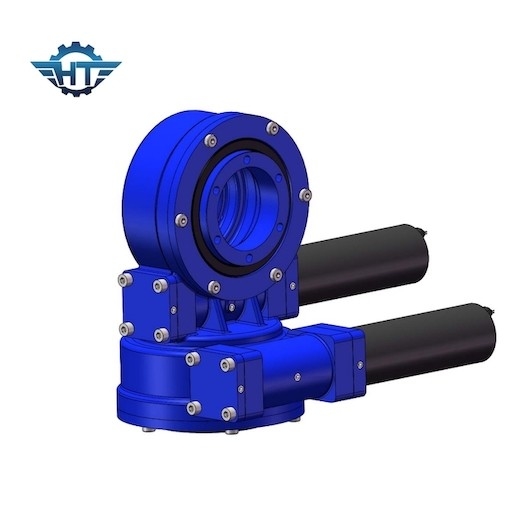

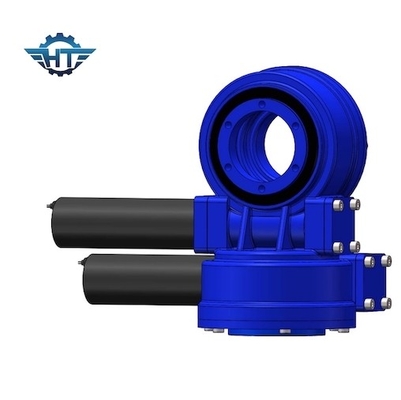

वर्म और गियर डुअल एक्सिस स्लीव ड्राइव, सटीक अनुप्रयोगों के लिए छोटा बैकलैश
वर्म और गियर डुअल एक्सिस स्लीव ड्राइव विवरण:
कृमि गियर निर्माण के स्लीविंग ड्राइव का उपयोग स्टीयरिंग और रोटरी अनुप्रयोगों के लिए समाधानों की एक विस्तृत श्रृंखला के लिए किया जा सकता है।हम आपकी आवश्यकताओं के अनुसार स्लीविंग ड्राइव उत्पादों की आपूर्ति करते हैं और आपको अनुकूलित सिस्टम समाधान भी प्रदान कर सकते हैं।
स्लीविंग ड्राइव डिवाइस में रिवर्स सेल्फ-लॉकिंग फ़ंक्शन होता है, जो ऑपरेशन की स्थिरता और सुरक्षा कारक में बहुत सुधार करता है।इसके अलावा, कीड़ा एक द्वितीयक आवरण वाला टॉरॉयडल वर्म है, जिसका गियर के साथ अधिक संपर्क होता है, जो पूरी मशीन की ताकत और स्थिरता को बढ़ाता है।उत्पादों को भारी भार ले जाने और बिना टूटे उच्च शक्ति का सामना करने के लिए डिज़ाइन किया गया है।हम ग्राहकों की जरूरतों के अनुसार टॉर्क रिपोर्ट और 30 साल की लाइफ टेस्ट रिपोर्ट प्रदान कर सकते हैं।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
आवेदन
वर्म गियर स्लीविंग ड्राइव का अनुप्रयोग क्षेत्र अक्सर दो शाफ्ट कंपित, बड़े संचरण अनुपात, छोटी ड्राइविंग शक्ति या आंतरायिक संचालन के मामले में उपयोग किया जाता है।स्लीविंग ड्राइव को मुख्य इंजन पर लागू किया जा सकता है जो सर्कुलर मोशन करता है, जैसे क्रेन टर्नटेबल, रोटेटिंग मशीनरी और कुछ मशीनरी जो एक सर्कल में काम करती हैं।उत्पाद को उत्पादन में डालने के बाद, इसका व्यापक रूप से निर्माण मशीनरी के क्षेत्र में उपयोग किया जा सकता है, जैसे कि हवाई काम करने वाले वाहन, ट्रक क्रेन और नए ऊर्जा क्षेत्र, जैसे सौर फोटोवोल्टिक बिजली उत्पादन, पवन ऊर्जा और सौर तापीय प्रणाली बिजली उत्पादन।स्वचालन, मशीन उपकरण निर्माण, अंतरिक्ष संचार आदि जैसे अन्य क्षेत्र हैं, और उत्पादों की बाजार क्षमता बहुत बड़ी है।
