उत्पाद विवरण:
|
| नमूना: | VE9 स्लीविंग गियर | सेल्फ लॉक: | हां |
|---|---|---|---|
| प्रमाण पत्र: | आईएसओ 9 001, सीई | साइकिल शुल्क: | 30 साल |
| सामग्री: | 50Mn,42CrMo | आवेदन: | सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम |
| रंग: | के रूप में अनुरोध किया | शुद्धता: | 0.15 डिग्री |
| प्रमुखता देना: | IP66 सेल्फ लॉकिंग हाइड्रोलिक स्लीव मोटर,वर्टिकल स्लीविंग ड्राइव 50Mn 42CrMo,50Mn 42CrMo हाइड्रोलिक स्लीविंग ड्राइव |
||

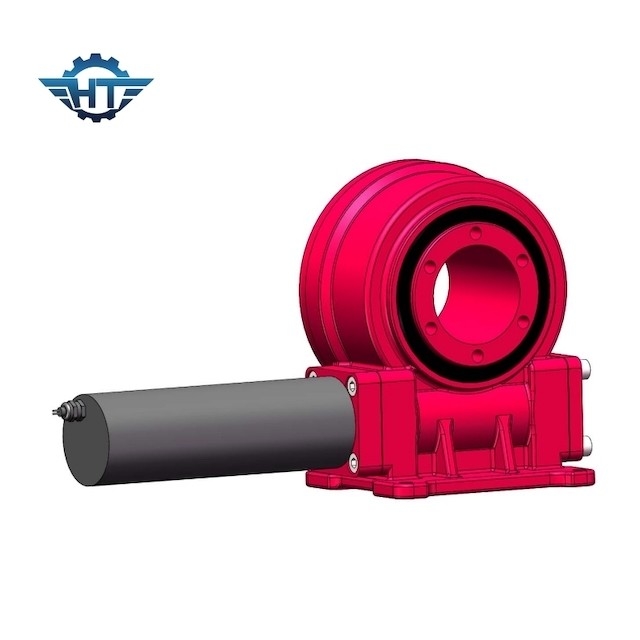

सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए IP66 सेल्फ लॉकिंग 9 इंच वर्टिकल स्लीव ड्राइव
स्लीविंग ड्राइव विवरण
IP66 वर्टिकल माउंटेड स्लीव ड्राइव विशेष रूप से सोलर ट्रैकिंग सिस्टम के लिए डिज़ाइन किए गए हैं जिन्हें हॉरिजॉन्टल एक्सिस ट्रैकिंग की आवश्यकता होती है।ऊर्ध्वाधर स्लीव ड्राइव का सटीक रोटेशन तंत्र को पूरी तरह से ट्रैक करने की अनुमति देता है।इस तरह के वर्टिकल स्लीविंग रिंग ड्राइव को नवीनतम तकनीक का उपयोग करके निर्मित किया जाता है जिसमें ऑवरग्लास मैकेनिज्म शामिल होता है।
वर्टिकल स्लीविंग ड्राइव को आम तौर पर जमीन पर लंबवत स्थापित किया जाता है और व्यापक रूप से विभिन्न फोटोवोल्टिक बिजली उत्पादन परियोजनाओं में उपयोग किया जाता है, जैसे कि गर्त बिजली उत्पादन, फ्लैट सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम, झुका हुआ सौर ट्रैकिंग सिस्टम।पीई (उच्च परिशुद्धता वीई) श्रृंखला स्लीविंग ड्राइव उच्च परिशुद्धता के साथ है, आमतौर पर यह मॉडल संलग्न आवास के साथ है, यह धूल और पानी को अंदर प्रवेश करने से रोक सकता है।यदि ग्राहक सौर पैनलों का उपयोग करने का इरादा रखता है, तो वह 18-30 सौर पैनल क्षेत्र को संभाल सकता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
लागत प्रभावी, बड़े लोड वाले रोटरी ड्राइव डिवाइस और मैकेनिकल लिंकेज संरचना के उपयोग में कम लागत और उच्च विश्वसनीयता के फायदे हैं।मध्य-अक्षांश क्षेत्रों के लिए लागू, बिजली उत्पादन क्षमता को प्रभावी ढंग से 25% से अधिक सुधारा जा सकता है।ट्रैकिंग सटीकता को प्रभावी ढंग से सुधारने के लिए खगोलीय एल्गोरिदम और सेंसर के संयोजन वाले क्लोज-लूप ट्रैकर सिद्धांत को अपनाया जाता है।मुख्य घूर्णन भागों में बहुलक सामग्री बीयरिंग का उपयोग होता है, जिसमें हवा और रेत प्रतिरोध और रखरखाव मुक्त के फायदे होते हैं।ब्रैकेट की सुरक्षा और स्थिरता की रक्षा के लिए इसमें विभिन्न ऑपरेटिंग मोड जैसे बरसात के दिन, बर्फीले दिन मोड, तेज हवा संरक्षण आदि हैं।सिस्टम क्षमता और कोण विभिन्न इलाके की आवश्यकताओं के लिए लचीले और अनुकूलनीय हैं।
