उत्पाद विवरण:
|
| नमूना: | VE9 वर्म गियर ड्राइव | विशेषता: | लॉकिंग गियर तंत्र |
|---|---|---|---|
| प्रमाणपत्र: | आईएसओ 9 001, सीई | गारंटी: | 5~10 साल |
| सामग्री: | 50Mn, 42CrMo | आवेदन: | ब्रैकेट ट्रैकिंग सिस्टम |
| रंग: | चमकीला भूरा | शुद्धता: | 0.15 डिग्री |
| प्रमुखता देना: | VE9 वर्म गियर स्लीव ड्राइव,वर्म गियर स्लीव ड्राइव IP66,वर्म स्लीव ड्राइव IP66 |
||

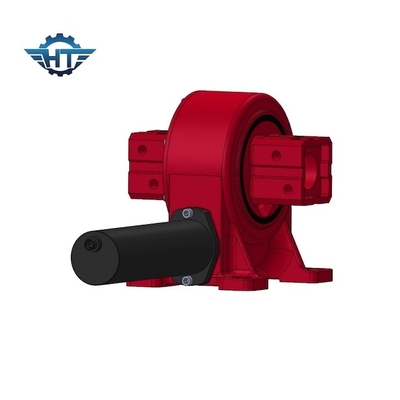

VE9 वर्म गियर वर्टिकल स्लीव ड्राइव सोलर पैनल माउटिंग ब्रैकेट ट्रैकिंग सिस्टम के लिए
वर्म गियर सेल्फ लॉक स्लीव ड्राइव उत्पाद विवरण:
स्लीविंग ड्राइव एक ड्राइविंग पावर स्रोत के साथ एकीकृत एक कमी संचरण तंत्र है।इसमें वर्म गियर मैकेनिज्म है, इसलिए यह सेफ लॉकिंग है।इसमें बाहर आवास और कंकाल सीलिंग भी है, इसलिए सुरक्षा की डिग्री IP66 है।स्लीविंग ड्राइव का रोटेशन एक ही अक्ष में, या एक साथ कई अक्षों में हो सकता है।यह एक सामान्य प्रयोजन में कमी संचरण तंत्र है जो एक ही समय में रोटेशन, मंदी, और एक सरल संरचना और सुविधाजनक निर्माण और रखरखाव के कार्यों को एकीकृत करता है।स्लीविंग ड्राइव असीमित परिधीय रोटेशन और गति में कमी का एहसास कर सकता है, और बड़े अक्षीय बल, रेडियल बल और उलटा बल का सामना कर सकता है।इसमें उच्च सटीकता, कॉम्पैक्ट संरचना और बड़ी वहन क्षमता के फायदे हैं।इसे 30 साल के फील्ड जीवन के लिए डिज़ाइन, परीक्षण और उपयोग किया जाता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
स्लीविंग ड्राइव एप्लिकेशन आमतौर पर पाए जाते हैं जैसे: विंड टर्बाइन, हैवी लोड ट्रांसपोर्टर, सोलर ट्रैकर्स, हार्बर क्रेन, हाइड्रोलिक उपकरण, क्रेन स्टीयरिंग मैकेनिज्म, ऑटोमेशन सिस्टम, हैवी लोड मैनिपुलेटर्स, यॉ और पिच कंट्रोल टेबल।
