उत्पाद विवरण:
|
| प्रकार: | VE3 वर्म गियर ड्राइव | उत्पत्ति का स्थान: | चांगझौ, चीन |
|---|---|---|---|
| संरक्षण: | IP66, संलग्न | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | उच्च बैकहोल्डिंग टोक़ |

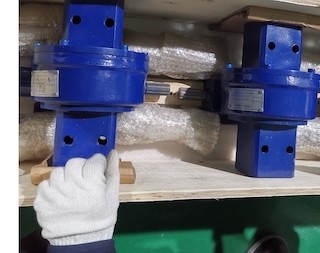

| पैकेज: | परतदार लकड़ी वाला बॉक्स | वारंटी अवधि: | 5~10 साल |
| आवेदन: | सौर पैनल ट्रैकिंग सिस्टम | जंग की डिग्री: | C4, C5 |
| प्रमुखता देना: | मोटर के साथ 3 इंच वर्म गियरबॉक्स,मोटर के साथ हैवी लोड वर्म गियरबॉक्स,हैवी लोडिंग स्लीविंग ड्राइव गियरबॉक्स |
||

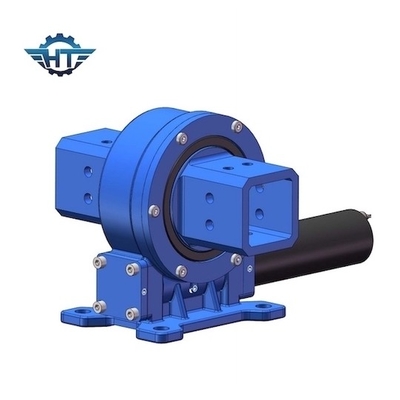

3 इंच वर्टिकल IP66 स्लीव ड्राइव गियरबॉक्स, सोलर पैनल ट्रैकिंग सिस्टम के लिए हैवी लोडिंग
स्लीव ड्राइव गियरबॉक्स विवरण
VE6 स्लीविंग ड्राइव एक आधा गियर और लिमिट स्टॉप है जिसके अंदर सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए डिज़ाइन किया गया है।हमारे स्लीविंग ड्राइव अधिकतम गियर टॉर्क और सबसे आसान रोटेशन के लिए ऑवरग्लास वर्म तकनीक से संचालित हैं।
| 6 इंच स्लीविंग ड्राइव | |
| ब्रांड | Hangtuo |
| आउटपुट टॉर्क | 5100 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 8000 एनएम |
| टोर्क पकड़ना | 39000 एनएम |
| स्थिर अक्षीय रेटिंग | 110 kN |
| गियर अनुपात | 51:1 |
| टैकिंग प्रेसिजन | ≤0.15° |
| शुद्ध वजन | 12 किग्रा |
| मानक | सीई / आईएसओ |
| उत्पत्ति का स्थान | चीन |
| सेवा | OEM सेवा, अनुकूलित समाधान |
| सामग्री | 42CrMo, क्यूटी |
| परिवहन शर्तें | समुद्र, वायु, रेलवे, एक्सप्रेस द्वारा |
| डिलीवरी का समय | 3~45 दिन |
| निकटतम बंदरगाह | शंघाई, निंगबो |
| भुगतान की शर्तें |
टी/टी, पेपैल |
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
डुअल-एक्सिस स्लीविंग ड्राइव्स के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर्स हैं, जैसे कि हेलियोस्टैट्स और कंसंट्रेट फोटोवोल्टिक्स (सीपीवी), और सैटेलाइट या रडार डिश।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोटिक आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
