उत्पाद विवरण:
|
| प्रकार: | VE9 वर्म रिड्यूसर | सामग्री: | 42CRMN या 50Mn |
|---|---|---|---|
| आवेदन: | सौर ऊर्जा | वारंटी अवधि: | 10 वर्ष |
| रंग: | ग्राहक की आवश्यकता | आकार: | 3 इंच से 25 इंच |
| आईपी वर्ग: | IP66 | विशेषता: | रिवर्स सेल्फ लॉक |
| प्रमुखता देना: | संलग्न VE9 वर्टिकल स्लीविंग ड्राइव,ओब्लिक सिंगल वर्टिकल स्लीविंग ड्राइव,संलग्न VE9 सोलर ट्रैकर ड्राइव |
||

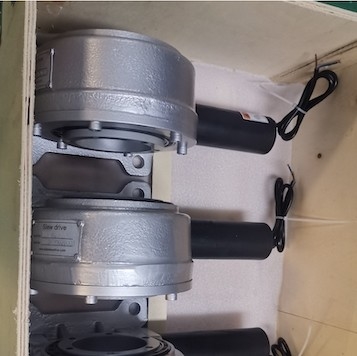

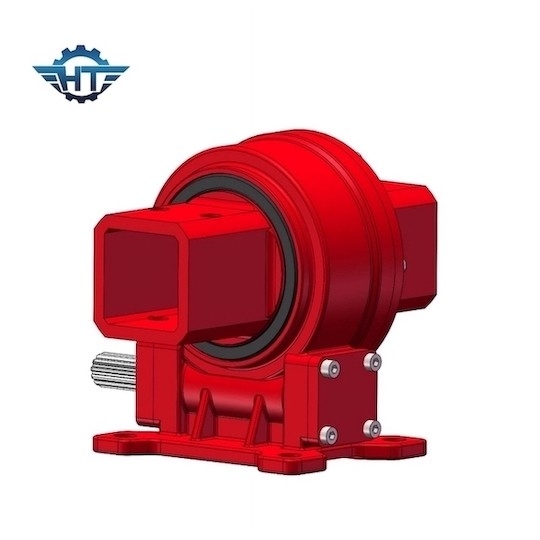

सौर ऊर्जा के लिए इलेक्ट्रिक मोटर के साथ संलग्न VE9 वर्टिकल सोलर ट्रैकर स्लीव ड्राइव
इलेक्ट्रिक सोलर स्लीविंग ड्राइव विवरण
इलेक्ट्रिक सोलर स्लीविंग ड्राइव ट्रैकिंग सिस्टम एक मैकेनिकल और इलेक्ट्रॉनिक कंट्रोल यूनिट सिस्टम है जो बेहतर फोटोइलेक्ट्रिक रूपांतरण दक्षता प्राप्त करने के लिए फोटोथर्मल और फोटोवोल्टिक बिजली उत्पादन में सूर्य के प्रकाश के उपयोग को अनुकूलित करता है।इसमें शामिल हैं: स्लीव ड्राइव, मोटर्स (डीसी, स्टेपर, सर्वो, प्लैनेटरी गियर्ड मोटर्स, पुश रॉड मोटर्स, आदि), वर्म गियर, सेंसर सिस्टम, आदि।
परिवेश का तापमान:
वर्म गियर ड्राइव की कार्य तापमान सीमा: -40 ℃ ~ + 80 ℃।
वर्म गियर ड्राइव जोड़ी द्वारा प्रदान किया गया यांत्रिक दक्षता मूल्य एक औसत मूल्य या एक संदर्भ मूल्य है, जो अच्छे स्नेहन के लिए उपयुक्त है, और रेटेड टोक़ और गति के तहत है।दांत की सतह की स्लाइडिंग गति को बढ़ाकर, हेलिक्स कोण को बढ़ाकर या कृमि ढलान की खुरदरापन बढ़ाकर यांत्रिक दक्षता को बढ़ाया जा सकता है।
चिकनाई:
फैक्ट्री छोड़ने से पहले, वर्म गियर और वर्म ड्राइव जोड़ी के सामान्य संचालन को सुनिश्चित करने के लिए रोटरी वर्म गियर ड्राइव के दांत की सतह, असर और रेसवे में संबंधित ग्रीस इंजेक्ट किया जाता है।ग्रीस का नियमित इंजेक्शन यह सुनिश्चित करने के लिए आवश्यक है कि जोड़ा गया ग्रीस मूल ग्रीस के साथ पूरी तरह से संगत है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
1. फ्लैट सिंगल एक्सिस लिंकेज
2. ओब्लिक सिंगल एक्सिस लिंकेज
3. तिरछी एकल-अक्ष इकाई
4. दोहरी धुरी सौर ट्रैकिंग प्रणाली
