उत्पाद विवरण:
|
| प्रकार: | 12 इंच स्लीविंग ड्राइव | सामग्री: | 42CrMo या 50Mn |
|---|---|---|---|
| गारंटी: | 5~10 साल | आकार: | 3 "~ 25" |
| आवेदन: | समायोज्य सौर ऊर्जा | रंग: | ग्राहक की आवश्यकता |
| मोटर: | एसी, डीसी, हाइड्रोलिक | स्थापना वेबसाइट: | खुला मैदान |
| विशेषता: | सुरक्षित, स्व-लॉकिंग | आईपी वर्ग: | IP66 |
| प्रमुखता देना: | ऑवरग्लास वर्म गियर ड्राइव,वर्म गियर ड्राइव 42CrMo,वर्म गियर स्लीविंग ड्राइव 42CrMo |
||

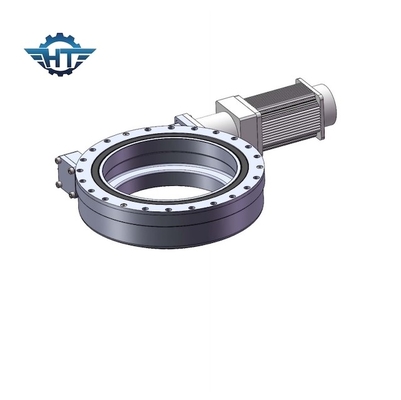

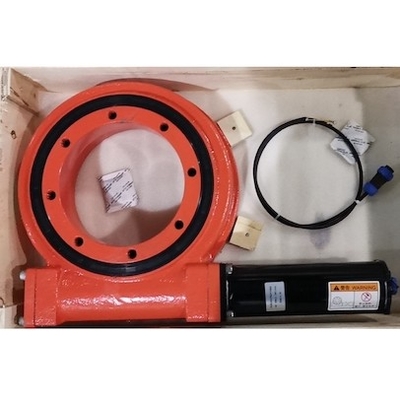

एडजस्टेबल सोलर एनर्जी ट्रैकिंग सिस्टम के लिए आवरग्लास वर्म के साथ SE12 वर्म गियर ड्राइव
कृमि गियर ड्राइव विवरण
एकल-अक्ष स्लीविंग इकाइयों का उपयोग सौर ट्रैकिंग और विभिन्न औद्योगिक और विनिर्माण क्षेत्रों में किया जाता है, जो सटीक विश्वसनीयता लाते हैं।हमारे स्विंग ड्राइव में टॉरॉयडल वर्म निर्माण होता है जो अधिकतम गियर संपर्क, उच्च शक्ति और आउटपुट टॉर्क की अनुमति देता है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
1) इष्टतम झुकाव निश्चित
कम अक्षांशों पर, कम इष्टतम झुकाव के कारण बिजली उत्पादन में वृद्धि न्यूनतम है (जैसा कि 8 डिग्री में, लगभग कोई वृद्धि नहीं);उच्च अक्षांशों पर, इष्टतम झुकाव बड़ा होता है और उत्पन्न बिजली की मात्रा काफी अधिक होती है (उदाहरण के लिए, 50 डिग्री पर लगभग 25% तक)
2) फ्लैट सिंगल एक्सिस
यह सूर्य के एक दिन के भीतर घटना कोण के परिवर्तन को ट्रैक करता है, और निम्न अक्षांशों पर बिजली उत्पादन में वृद्धि की दर उच्च अक्षांशों की तुलना में काफी बेहतर है।आमतौर पर यह माना जाता है कि फ्लैट सिंगल एक्सिस ट्रैकिंग 30 ° से कम अक्षांशों के उपयोग के लिए अधिक उपयुक्त है।
3) तिरछी एकल धुरी
यह उच्च अक्षांशों के लिए अधिक उपयुक्त है।
4) दोहरी धुरी ट्रैकिंग
यह दृष्टिकोण स्पष्ट रूप से एक दिन के भीतर और एक वर्ष के भीतर सूर्य के आपतित कोण में परिवर्तन की ट्रैकिंग के कारण बिजली उत्पादन में वृद्धि में सबसे अधिक है।
5) फिक्स्ड एडजस्टेबल
यह प्रकार ब्रैकेट के झुकाव को समायोजित करने के लिए सूर्य के एक वर्ष के भीतर आपतन कोण के परिवर्तन पर आधारित है, इस प्रकार बिजली उत्पादन में वृद्धि प्राप्त करता है
विभिन्न बढ़ते तरीकों के बीच सबसे बुनियादी अंतर उनके द्वारा लाए जाने वाले बिजली उत्पादन में अंतर है।बेशक, प्रारंभिक निवेश और परिचालन रखरखाव लागत में अंतर होगा।
प्लैनेटरी रेड्यूसर उन अनुप्रयोगों के लिए आदर्श हैं जिन्हें एक छोटे पैकेज में उच्च टोक़ और समाक्षीय संरेखण के साथ आउटपुट शाफ्ट की आवश्यकता होती है
