उत्पाद विवरण:
|
| नमूना: | 14 इंच | टोर्क पकड़ना: | 54200 एनएम |
|---|---|---|---|
| झुकाव टोक़: | 68000 एनएम | आउटपुट टॉर्क: | 6550 एनएम |
| अक्षीय भार: | 680 kN | रेडिकल लोड: | 230 kN |
| प्रमाणपत्र: | आईएसओ 9 001, सीई | चित्रित: | उपलब्ध |
| गारंटी: | 5 साल | स्व ताला: | हां |
| प्रमुखता देना: | सीई इलेक्ट्रिक स्लीव ड्राइव,इलेक्ट्रिक स्लीव ड्राइव 680kN,680kN वर्म गियर स्लीविंग रिंग |
||

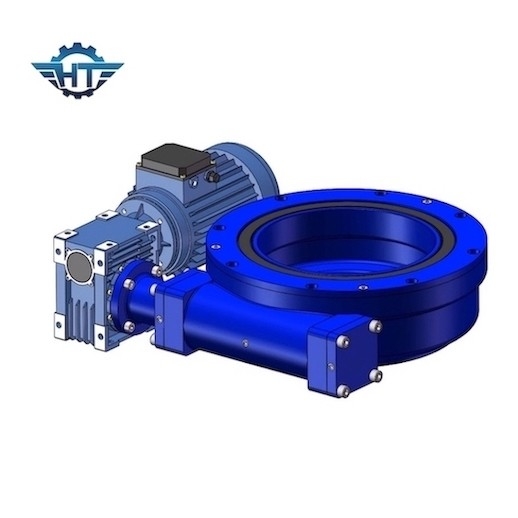

सौर ट्रैकिंग सिस्टम के लिए इलेक्ट्रिक मोटर और गियर बॉक्स द्वारा संचालित वर्म गियर स्लीव ड्राइव
उत्पाद वर्णन
स्लीविंग ड्राइव, जिसे स्लीविंग रिंग बेयरिंग भी कहा जाता है, एक प्रकार का उत्पाद है जो बहुत कम गति के साथ बड़े अक्षीय भार का सामना करने में सक्षम है।और प्रकार के आधार पर भी झुकाव पल को अवशोषित करने के लिए उपयुक्त हैं।औद्योगिक मॉडल में स्लीविंग रिंग उपलब्ध हैं, जिसमें रिंग जाली स्टील से बने होते हैं और कठोर बॉल ट्रैक भी लागू होते हैं।जैसे-जैसे तकनीक में सुधार हुआ है, वैसे-वैसे अधिक स्लीविंग ड्राइव ऑवरग्लास वर्म तकनीक का उपयोग कर रहे हैं, जिसमें गियर में अधिक दांतों को संलग्न करने के लिए वर्म को आकार दिया जाता है।इससे दांतों के जुड़ाव में वृद्धि हुई है, जिससे अधिक ताकत, दक्षता और स्थायित्व प्राप्त हुआ है।
स्लीविंग ड्राइव मानक वर्म तकनीक का उपयोग करता है जिसमें वर्म क्षैतिज पर होता है।शाफ्ट का गति अनुपात कृमि पर धागों की संख्या और कृमि गियर या गियर में दांतों की संख्या के बीच संबंध पर निर्भर करता है।वे विशिष्ट उद्योगों जैसे सौर उद्योग और उत्खनन जैसे मोबाइल अनुप्रयोगों के लिए मानकीकृत उत्पाद हैं।वर्म एक इलेक्ट्रिक मोटर या हाइड्रोलिक मोटर द्वारा संचालित होते हैं, चाहे उन्हें एक अतिरिक्त ग्रहीय गियर बॉक्स, वर्म गियर बॉक्स आदि के साथ जोड़ा गया हो या नहीं।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टोक़ (एनएम) |
AXIAL लोड (केएन) |
रेडियल लोड (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्व ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
स्लीव ड्राइव का अनुप्रयोग
उत्कृष्ट रोटेशन सटीकता और टोक़ के साथ, हमारी स्लीविंग कृत्रिम बुद्धिमत्ता के क्षेत्र में एक महत्वपूर्ण भूमिका निभाती है, जैसे कि रोबोट, धूल से मुक्त स्प्रे की दुकानें, रोबोटिक हथियार, आदि। हमने कई व्यक्तिगत डिज़ाइन समाधान विकसित और डिज़ाइन किए हैं, एक पूर्ण रोटेशन समाधान है विशिष्ट परिचालन स्थितियों के संयोजन में दिया गया।
हमारे स्लीविंग्स का उपयोग भारी उपकरणों, जैसे बख्तरबंद वाहनों और संवेदनशील ऑप्टिकल उपकरणों दोनों में किया जाता है।उन्हें मजबूती, सटीकता और विश्वसनीयता की विशेषता है।
हमारे स्लीविंग का उपयोग निर्माण मशीनरी उद्योग में किया जाता है, और ग्राहकों द्वारा देश और विदेश में अच्छी तरह से प्राप्त किया गया है।निर्माण मशीनरी का स्लीविंग बेयरिंग निर्माण मशीनरी में एक विशेष बल-संचारण आधार है जो एक साथ अक्षीय बल, पलटने वाले क्षण, रेडियल बल को सहन करता है और एक दूसरे के सापेक्ष घूमने के लिए दो भागों की आवश्यकता होती है।मशीनरी उद्योग में स्लीविंग बेयरिंग एप्लिकेशन अधिक सामान्य है, जैसे: उत्थापन और उतराई मशीनरी, खनन मशीनरी, पोर्ट मशीनरी, आदि।
