उत्पाद विवरण:
|
| नमूना: | 3 इंच | गियर अनुपात: | 31:1 |
|---|---|---|---|
| आवेदन: | सौर ऊर्जा | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | 12/24 वी डीसी मोटर्स | प्रमाण पत्र: | आईएसओ 9 001, सीई |
| इंस्टालेशन: | क्षैतिज या लंबवत | रखरखाव: | मुफ़्त |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1° |
| प्रमुखता देना: | SE3 इलेक्ट्रिक स्लीव ड्राइव,स्मॉल वर्म गियर स्लीव ड्राइव,PV ट्रैकर वर्म गियर स्लीविंग रिंग |
||

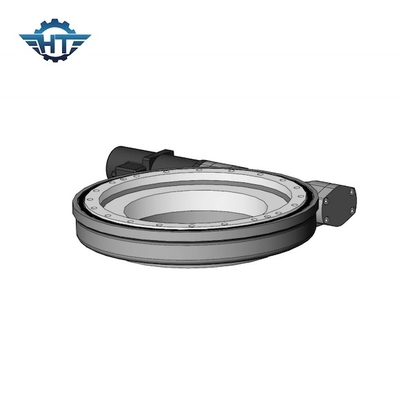

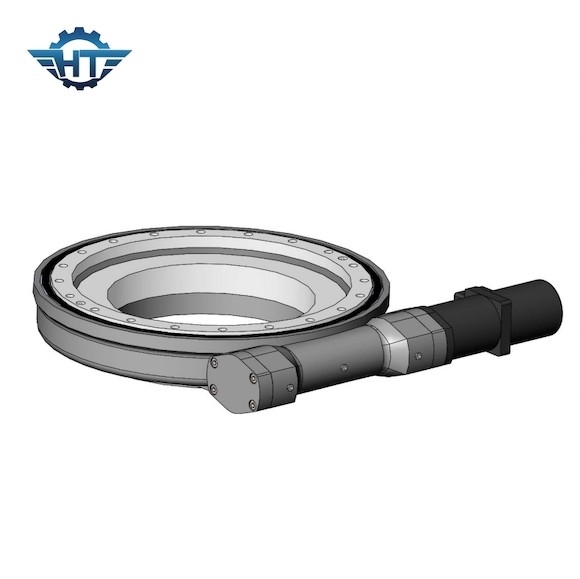

सिंगल एक्सिस पीवी ट्रैकर्स के लिए इलेक्ट्रिक मोटर के साथ SE3 स्मॉल वर्म गियर स्लीव ड्राइव
छोटा कृमि गियर स्लीव ड्राइव विवरण:
एक स्लीव वर्म ड्राइव सिस्टम एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक स्लीविंग रिंग, बेस प्लेट और वर्म होता है।यह इकाई एक स्लीविंग रिंग और वर्म के लाभों को एक इकाई में लाती है।
यह उन अनुप्रयोगों के लिए उपयुक्त है जो संयुक्त भार को संभालने में सक्षम निरंतर या चक्रीय आंदोलन के साथ धीमी रोटेशन की मांग करते हैं।उत्पाद एक इलेक्ट्रिक या हाइड्रोलिक मोटर को युग्मित करने के साथ-साथ पूरे सिस्टम को उपकरणों के साथ जोड़ने के लिए मानक आयामों के साथ है।
इसकी कॉम्पैक्टनेस, उच्च कठोरता और अन्य उल्लिखित लाभों के कारण, एक वर्म ड्राइव सिस्टम का उपयोग विभिन्न उपकरणों में किया जाता है जैसे कि मोबाइल असेंबली प्लेटफॉर्म, सैटेलाइट सिस्टम, हॉलेज वाहनों पर हाइड्रोलिक लोडिंग क्रेन, छोटे समुद्री क्रेन, बड़े पैमाने की व्हील इकाइयों में घूमने योग्य सीढ़ी समुद्री पोर्टल ट्रांसपोर्टर।
लाभ
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
स्लीविंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | क्षमता | शुद्धता | स्व ताला | वज़न |
| एनएम | एनएम | एनएम | के.एन. | के.एन. | डिग्री | हां | किलोग्राम | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हां | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | 0.1 | हां | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | हां | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | 0.1 | हां | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | 0.1 | हां | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हां | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | 0.1 | हां | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | 0.1 | हां | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | 0.1 | हां | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | 0.1 | हां | 182 |
अनुप्रयोग
क्षैतिज एकल-अक्ष ट्रैकिंग प्रणाली
क्षैतिज सिंगल-एक्सिस ट्रैकिंग सिस्टम जो मुख्य रूप से मध्य और निम्न अक्षांश क्षेत्रों में लागू होता है, कई स्ट्रिंग्स के सिंक्रोनस ट्रैकिंग को प्राप्त करने के लिए ड्राइविंग डिवाइस के एक सेट के माध्यम से कुछ क्षैतिज सिंगल एक्सिस स्ट्रिंग्स को जोड़ता है।20kWp से 60kWp तक मॉड्यूल माउंटिंग क्षमता के साथ लिंकेज सरणी 6 स्ट्रिंग्स, 8 स्ट्रिंग्स, 10 स्ट्रिंग्स और 12 स्ट्रिंग्स हो सकती है।फिक्स्ड ब्रैकेट की तुलना में वार्षिक अतिरिक्त बिजली उत्पादन 15% ~ 23% तक है।विभिन्न इलाकों में लागू, जैसे रेगिस्तान, फ्लैट, ढलान वाली भूमि पर मछली के तालाब आदि।
