उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | वीई9" |
|---|---|---|---|
| गियर अनुपात: | 61:1 | आवेदन: | क्षैतिज सिंगल एक्सिस ट्रैकिंग सिस्टम |
| विशेषता: | IP66 संलग्न घर | सर्पिल गरारी: | डबल लिफाफा |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | VE9 सोलर ट्रैकर स्लीव ड्राइव,24V मोटर सोलर ट्रैकर स्लीव ड्राइव,24V मोटर स्लीव ड्राइव |
||

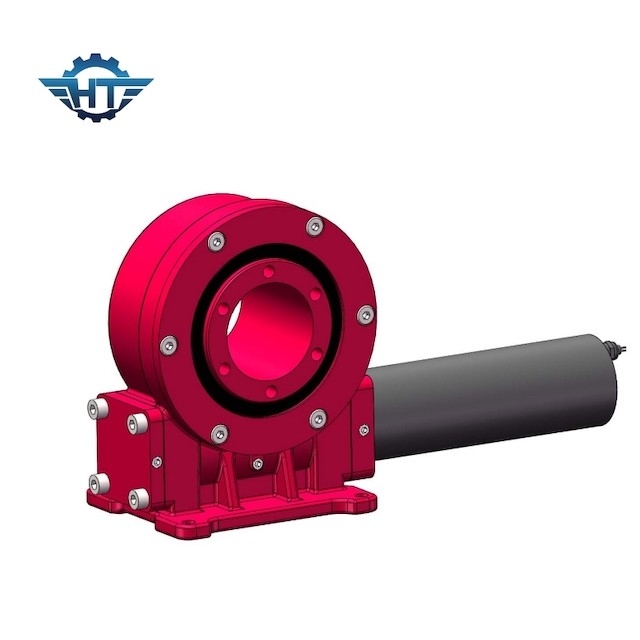

क्षैतिज सिंगल एक्सिस ट्रैकिंग सिस्टम के लिए 24V मोटर के साथ VE9 स्लीव ड्राइव गियरबॉक्स:
VE9 स्लीव ड्राइव गियरबॉक्स विवरण:
वीई मॉडल उच्च कर्तव्य चक्र, कम गति (<1 आरपीएम) अनुप्रयोगों के लिए सुसज्जित एक मजबूत संलग्न-गियरिंग स्लीविंग ड्राइव समाधान है।इसका अनुप्रयोग सौर ऊर्जा है।
फोटोवोल्टिक विकास के प्रारंभिक चरण में, फोटोवोल्टिक समर्थन सभी निश्चित संरचनाएं हैं, जो संरचना में अपेक्षाकृत सरल और कम लागत वाली हैं।सब्सिडी को रद्द करने, इंटरनेट तक सस्ती पहुंच और बिजली संयंत्रों की लाभप्रदता और दक्षता की बढ़ती मांग के साथ, स्लीविंग ड्राइव का उपयोग करने वाले ट्रैकिंग ब्रैकेट ने भी बाजार से अधिक से अधिक ध्यान आकर्षित किया है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
VE9 स्लीविंग ड्राइव के फायदे
1. सौर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2. सॉफ्टवेयर नियंत्रण प्रणाली के खराब होने की स्थिति में हार्ड स्टॉप अंदर
3. लिफाफा कृमि ड्राइव अंदर
4. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
5. स्व-लॉकिंग फ़ंक्शन
आवेदन पत्र
सिंगल एक्सिस ट्रैकिंग सिस्टम
सिंगल एक्सिस ट्रैकिंग सिस्टम में फ्लैट सिंगल एक्सिस और झुका हुआ सिंगल एक्सिस शामिल है।
