उत्पाद विवरण:
|
| नमूना: | VE7 स्लीविंग गियर | स्पीड: | कम गति |
|---|---|---|---|
| गियर अनुपात: | 51:1 | सामान्य आउटपुट टॉर्क: | 7344 एनएम |
| टोर्क पकड़ना: | 60 kNm | झुकाव टोक़: | 10 kNm |
| अधिकतम टोर्क: | 7650 एनएम | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | होम स्मॉल सोलर ट्रैकर स्लीव ड्राइव,सोलर ट्रैकर स्लीव ड्राइव 60kNm,स्लीव ड्राइव गियरबॉक्स 60kNm होल्डिंग टॉर्क |
||

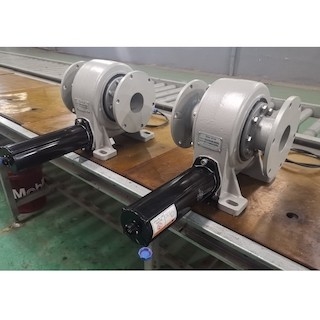

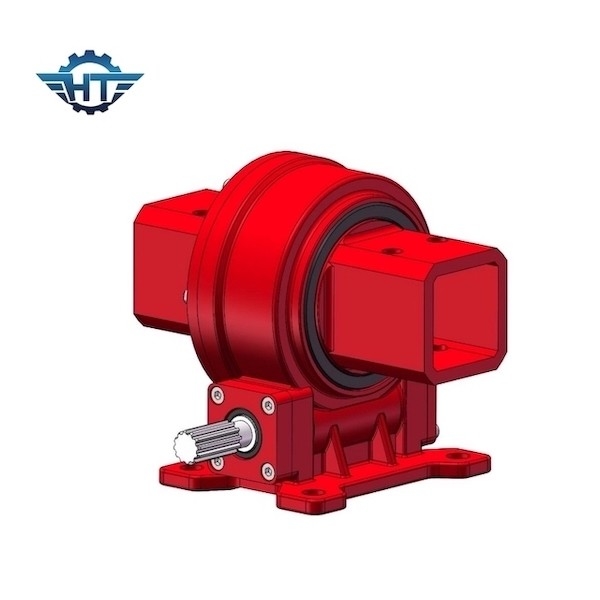

वीई7 स्मॉल साइज सिंगल एक्सिस 51:1 रेश्यो स्लीव ड्राइव फॉर होम सोलर सन ट्रैकिंग सिस्टम
छोटे आकार की स्लीविंग ड्राइव विवरण:
फोटोवोल्टिक ब्रैकेट फोटोवोल्टिक मॉड्यूल का समर्थन करने, ठीक करने और घुमाने के लिए सौर फोटोवोल्टिक बिजली उत्पादन प्रणाली में डिजाइन और स्थापित विशेष संरचनाएं हैं।फोटोवोल्टिक ब्रैकेट को एक निश्चित अभिविन्यास और व्यवस्था में फोटोवोल्टिक मॉड्यूल की व्यवस्था करने के लिए निर्माण स्थल की स्थलाकृति, जलवायु और सौर संसाधन स्थितियों को गठबंधन करने की आवश्यकता है।और दूरी तय है।फोटोवोल्टिक पावर स्टेशन को सर्वश्रेष्ठ बिजली उत्पादन दक्षता प्राप्त करने के लिए, फोटोवोल्टिक ट्रैकिंग सिस्टम ब्रैकेट अस्तित्व में आया।क्योंकि इसे विशिष्ट कार्य परिस्थितियों में लंबे समय तक उपयोग करने की आवश्यकता होती है, रोटरी ड्राइव डिवाइस, फोटोवोल्टिक ट्रैकिंग ब्रैकेट के रोटेशन सिस्टम में मुख्य घटकों में से एक के रूप में, हवा के दबाव प्रतिरोध, बर्फ के दबाव जैसे मजबूत यांत्रिक गुणों की आवश्यकता होती है। प्रतिरोध, भूकंप प्रतिरोध, और संक्षारण प्रतिरोध यह सुनिश्चित करने के लिए कि यह रेत, बारिश, बर्फ, भूकंप, आदि जैसे विभिन्न कठोर वातावरणों में सामान्य रूप से काम कर सकता है, और सेवा जीवन को आम तौर पर 25 से अधिक वर्षों तक पहुंचने की आवश्यकता होती है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
मैं
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
आवेदन पत्र
क्षैतिज अक्ष ट्रैकिंग प्रणाली, 1 पोर्ट्रेट, 2 पोर्ट्रेट, 3H आदि। हम विभिन्न सौर पैनल व्यवस्था के लिए उपयुक्त समाधान प्रदान कर सकते हैं।
सीएसपी: फ्रेस्नेल, परवलयिक
