उत्पाद विवरण:
|
| नमूना: | उच्च सटीकता 3 इंच | गियर अनुपात: | 31:1 |
|---|---|---|---|
| क्षमता: | 40% | शुद्धता: | 0.05 डिग्री |
| मोटर: | इलेक्ट्रिक, नेमा, सर्वो मोटर्स | विधि स्थापित करें: | लंबवत स्थापित |
| आवेदन: | केंद्रित परवलयिक परावर्तक | रंग: | के रूप में अनुरोध किया |
| प्रमुखता देना: | परवलयिक परावर्तक इलेक्ट्रिक स्लीव ड्राइव,0.05 डिग्री इलेक्ट्रिक स्लीव ड्राइव,0.05 डिग्री सोलर स्लीविंग ड्राइव |
||

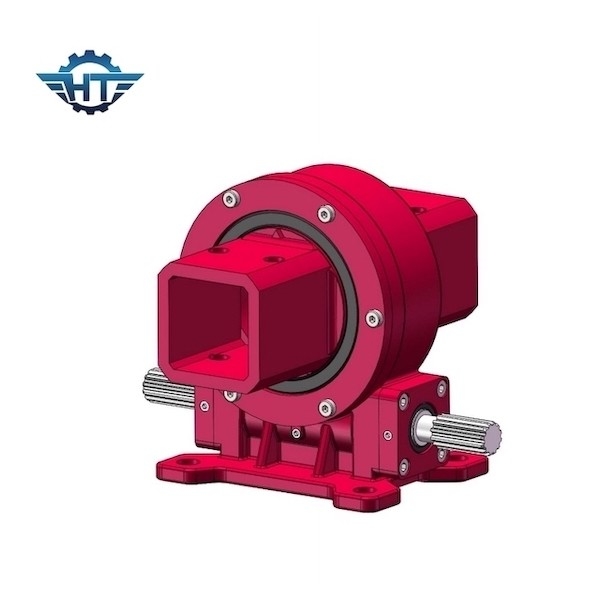

केंद्रित परवलयिक परावर्तकों के लिए उच्च परिशुद्धता 3 इंच सौर स्लीविंग ड्राइव
उच्च परिशुद्धता स्लीविंग ड्राइव विवरण
उच्च परिशुद्धता के साथ लंबवत 5 इंच स्लीविंग ड्राइव को परवलयिक ट्रफ बिजली संयंत्रों (पीटीपीपी) में लागू किया जा सकता है।यह एक प्रकार का विकसित थर्मल पावर स्टेशन है जो सूर्य की गर्मी को उच्च तापमान द्रव में एकत्रित करके बिजली उत्पन्न कर सकता है।
बिजली संयंत्रों के माध्यम से परवलयिक में शामिल हैं: परवलयिक परावर्तक (दर्पण), रिसीवर ट्यूब, धातु समर्थन संरचना, ट्रैकिंग प्रणाली जिसमें स्लीविंग ड्राइव, सेंसर और नियंत्रण शामिल हैं।स्लीविंग ड्राइव ट्रैकिंग यूनिट का मुख्य हिस्सा हैं।
VE5 प्रदर्शन पैरामीटर्स
| नमूना: | वर्टिकल 5 इंच स्लीविंग ड्राइव |
| रेटेड आउटपुट टॉर्क: | 962 एनएम |
| झुकाव टोक़: | 5000 एनएम |
| अक्षीय भार: | 16 kN |
| रेडियल लोड: | 27 kN |
| टोर्क पकड़ना: | 30 kNm |
| क्षमता: | 40% |
| शुद्धता: | 0.15 डिग्री |
| स्व-लॉकिंग: | हां |
| वज़न: | 18 किलो |
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
फ्रेस्नेल सीएसपी सिस्टम
फ़्रेज़नेल फोटोथर्मल सिस्टम सिस्टम में ट्रैकिंग यूनिट के माध्यम से होता है, जिसमें ट्रैकिंग यूनिट के कोर के रूप में एक रोटरी ड्राइव डिवाइस शामिल होता है, और दर्पण और रैखिक कलेक्टर को उत्तर-दक्षिण दिशा में रखा जाता है।अधिकतम सौर ताप प्राप्त करें।
