उत्पाद विवरण:
|
| मॉडल: | 7 इंच | गियर अनुपात: | 57:1 |
|---|---|---|---|
| दक्षता: | 40% | प्रकार: | दोहरी धुरी |
| आवेदन: | सोलर ट्रैकर | ओईएम सेवा: | उपलब्ध |
| मूल स्थान: | चांगझौ, चीन | चालक: | 24 वी डीसी |
| प्रमुखता देना: | solar tracker drive,slewing gear |
||

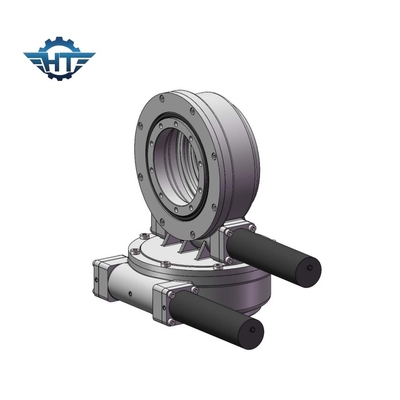

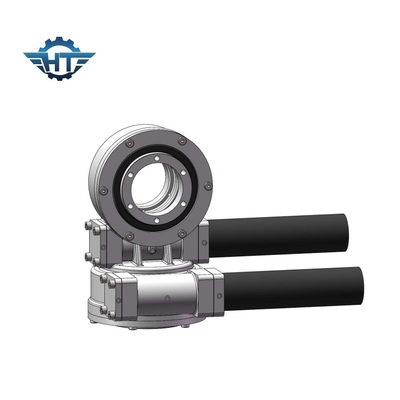

Sde7 ड्यूल वर्म गियर सोलर स्लीव ड्राइव के साथ 24 वीडीसी प्लैनेटरी गियर मोटर ट्रैकर्स के लिए
वर्म गियर सोलर स्लीव ड्राइवविवरण
घुमावदार ड्राइव एक गियरबॉक्स है जो सुरक्षित रूप से रेडियल और अक्षीय भार रख सकता है, साथ ही घूर्णन के लिए एक टोक़ प्रेषित कर सकता है। घूर्णन एक अक्ष में हो सकता है, या कई अक्षों में एक साथ।घुमावदार ड्राइव विनिर्माण गियर द्वारा किए जाते हैंअसर, सील, आवास, मोटर और अन्य सहायक घटक और उन्हें एक एकीकृत गियरबॉक्स में इकट्ठा करना।
स्लीविंग ड्राइव का व्यापक रूप से मॉड्यूलर ट्रेलर, क्रेन, लकड़ी पकड़ने वाले उपकरण, हवाई कार्य मंच, सौर ट्रैकिंग सिस्टम, पवन ऊर्जा प्रणाली आदि में उपयोग किया जाता है।
स्लीविंग ड्राइव उच्च अक्षांश वाले क्षेत्रों के लिए उपयुक्त है और बिजली उत्पादन की दक्षता 35% से अधिक बढ़ जाएगी, जिससे सौर ऊर्जा उत्पादन प्रणाली की दक्षता में काफी सुधार होगा।
क्षैतिज एकल-अक्ष सौर ट्रैकिंग प्रणाली के लिए, सौर पैनल का मुख्य शाफ्ट घटाव कोण को सटीक रूप से ट्रैक करने के लिए कोण को समायोजित करेगा।इस तरह के घुमावदार ड्राइव केवल कम अक्षांश क्षेत्र के लिए लागू किया जाता है.
अपने कोर घटक के रूप में स्लीविंग असर को अपनाने से, स्लीविंग ड्राइव अक्षीय बल, रेडियल बल और झुकाव पल को एक साथ सहन कर सकता है। स्लीविंग ड्राइव को सौर ट्रैकिंग सिस्टम में व्यापक रूप से लागू किया जाता है।
सौर ट्रैकिंग प्रणाली को क्षैतिज एकल अक्षीय सौर ट्रैकिंग प्रणाली, झुकाव एकल अक्षीय ट्रैकर और दो अक्षीय सौर ट्रैकिंग प्रणाली में विभाजित किया गया है।
सौर ट्रैकिंग प्रणालियों में उपयोग किए जाने वाले घुमावदार ड्राइव मुख्य रूप से एकल अक्ष (एसई श्रृंखला), दो अक्ष (एसडीई श्रृंखला) और ऊर्ध्वाधर प्रकार (वीई श्रृंखला) हैं। और सबसे अधिक उपयोग किए जाने वाले मॉडल एसई 3, एसई 5, एसई 7 हैं।,SE9; SDE3, SDE7, VE7, VE9.
घुमावदार ड्राइव का सही आकार कैसे चुनें?
न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए घुमावदार ड्राइव का उचित आकार चुनना लागत प्रभावी समाधान प्राप्त करने में एक महत्वपूर्ण भूमिका निभाता है।
कृपया हमें एक उपयुक्त घुमावदार ड्राइव का चयन करने के लिए निम्नलिखित जानकारी देंः
1. आवेदन
2यदि आपके पास इन आंकड़ों का स्पष्ट विचार नहीं है, तो बस हमें भार बताएं, उदाहरण के लिए, पैनलों का वजन और हमारे घुमावदार ड्राइव पर माउंटिंग ब्रैकेट।
3. लोड आयाम और पिछले 10 वर्षों में आपके क्षेत्र में सबसे बड़ी हवा का उपयोग यह गणना करने के लिए किया जाता है कि क्या हमारे द्वारा अनुशंसित ड्राइव जब बड़ी हवा आती है तो अधिकतम भार सहन कर सकता है।
4. आपके द्वारा अपेक्षित आउटपुट गति जो हमें आपके लिए उपयुक्त मोटर्स की सिफारिश करने में मदद करेगी।
5अन्य जानकारी जैसे कि प्रतिक्रिया, आईपी ग्रेड मांग आदि।
एस के तकनीकी डेटाडीई स्लेव ड्राइव्स.
| मॉडल | अनुपात | नामित आउटपुट टॉर्क ((एन.एम.) | झुकाव टोक़ ((एन.एम.) | रखरखाव टोक़ ((एन.एम.) | अक्षीय भार ((kN) | रेडियल लोड ((kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
