उत्पाद विवरण:
|
| नमूना: | 14 इंच | गियर अनुपात: | 85:1 |
|---|---|---|---|
| क्षमता: | 40% | प्रकार: | क्षैतिज श्रृंखला |
| आवेदन: | सौर ऊर्जा, निर्माण मशीनरी | ओईएम सेवा: | उपलब्ध |
| उत्पत्ति स्थान: | चांगझौ, चीन | चालक: | 24vdc मोटर, सर्व मोटर |
| एनकोडर संकल्प: | 2000प्रति | ||
| प्रमुखता देना: | solar tracker drive,slewing gear |
||

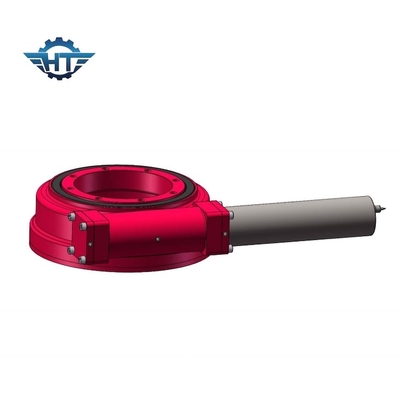

85:1 क्रेनों के लिए हाइड्रोलिक गियर मोटर्स के साथ सोलर स्लीव ड्राइव
बिग सोलर स्लीव ड्राइव विवरण

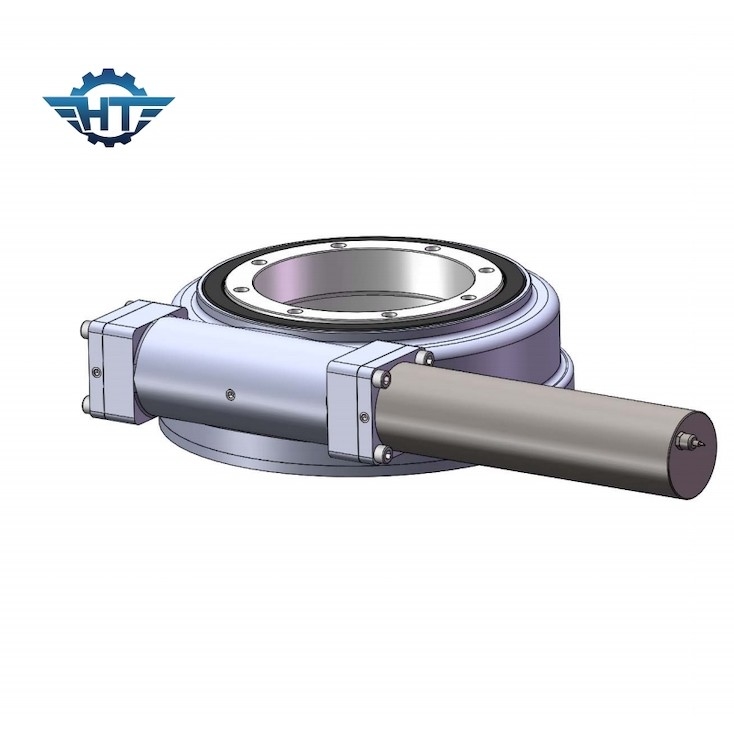

क्रेनों के लिए वर्म गियर स्लीव ड्राइव SE14
उत्पाद वर्णन
स्लीव ड्राइव: SE14
आयाम: 900*620*140 मिमी
वज़न: 62 किलो
भुगतान अवधि: एफओबी शंघाई
डिलीवरी का समय: 10-15 दिन
सामग्री: 50Mn, 42CrMo
एसई सीरीज स्लीव ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | क्षमता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
हमारा स्लीविंग ड्राइव SE14 अधिकतम गियर टॉर्क और सबसे स्मूथ रोटेशन के लिए ऑवरग्लास वर्म तकनीक से संचालित है।विशिष्ट स्लीव ड्राइव अनुप्रयोगों में सौर उद्योग, ट्रक क्रेन, मैन लिफ्ट और उपयोगिता उपकरण, हाइड्रोलिक अटैचमेंट, तेल उपकरण उपकरण, समुद्री क्रेन, टायर हैंडलर, डिगर्स और ऑटोमोटिव लिफ्ट शामिल हैं, लेकिन स्लीव ड्राइव का उपयोग कई अन्य अनुप्रयोगों में किया जाता है जिनमें लोड होल्डिंग की आवश्यकता होती है और घूर्णी क्षमता।हम अलग-अलग मोमेंट लोड क्षमताओं के साथ अलग-अलग स्लीव ड्राइव मॉडल पेश करते हैं।मानक स्लीव ड्राइव एक खुले आवास और सिंगल सेल्फ-लॉकिंग ऑवरग्लास वर्म शाफ्ट से सुसज्जित हैं।एक बार जब पावर स्रोत इनपुट न्यूट्रल में वापस आ जाता है, तो वर्म शाफ्ट किसी बाहरी ब्रेकिंग डिवाइस की आवश्यकता के बिना लोड को स्थिति में लॉक कर देगा।
स्लीव ड्राइव वर्म गियर, स्पर गियर, बेवेल गियर के साथ हो सकती है।और अंदर की स्लीविंग रिंग के लिए भी, यह सिंगल-पंक्ति बॉल स्लीविंग रिंग हो सकती है, और डबल-पंक्ति बॉल स्लीविंग रिंग भी हो सकती है।डबल-पंक्ति वाला अधिक भार ले सकता है।इसे आपके आवेदन के आधार पर चुना जा सकता है।
पैकेजिंग और शिपिंग
आंतरिक पैकेजिंग: जंग रोधी प्लास्टिक फिल्म;वैक्यूम प्लास्टिक बैग.
बाहरी पैकेजिंग: कठोर कार्टन;लकड़ी का केस ;लकड़ी का फूस।
शिपिंग अवधि: एक्सप्रेस द्वारा;हवाईजहाज से;भूमि के द्वारा;समुद्र से।
नमूनों के लिए, चूंकि स्लीव ड्राइव छोटे आयाम लेकिन भारी वजन के साथ है, यह समुद्र के द्वारा लागत प्रभावी शिपिंग नहीं है, जबकि एक्सप्रेस लागत प्रभावी तरीके से शिपिंग करता है, हमारे लॉजिस्टिक कर्मचारी एक्सप्रेस की तुलना करने के लिए टीएनटी, डीएचएल, यूपीएस, फेडेक्स से पूछेंगे। सबसे अधिक लागत प्रभावी तरीका खोजने के लिए कीमत।
यदि भविष्य में थोक ऑर्डर हो तो हम समुद्र के रास्ते जहाज भेजने की सलाह देते हैं।
टिप्पणी:
एक्सप्रेस: डोर टू डोर, कस्टम द्वारा आवश्यक होने पर बस आयात कर का भुगतान करना होगा।
हवाई या समुद्री मार्ग से: कारखाने से गंतव्य हवाई अड्डे/समुद्री बंदरगाह तक, हवाई अड्डे द्वारा वसूले जाने वाले गंतव्य शुल्क का भुगतान करना होगा (गंतव्य शुल्क हमेशा प्रति बी/एल के हिसाब से लिया जाता है, भले ही पैकेज बड़ा, छोटा, भारी या हल्का हो, आमतौर पर 200 ~400 यूएसडी प्रति कार्गो) और यदि कस्टम द्वारा आवश्यक हो तो आयात कर।
ट्रेन द्वारा: कभी-कभी शिपिंग मूल्य समुद्र के समान होता है लेकिन समुद्र की तुलना में शिपिंग समय कम लगता है, यदि हमारे ग्राहकों को माल की तत्काल आवश्यकता है तो हम इस शिपिंग तरीके को ध्यान में रखेंगे।
