उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo, क्यूटी | आदर्श: | एसडीई 7 |
|---|---|---|---|
| गियर अनुपात: | 57:1 | आउटपुट टॉर्क: | 0.8 kNm |
| टोर्क पकड़ना: | 6 kNm | झुकाव टोक़: | 9.2 kNm |
| क्षमता: | 40% | रंग: | RAL . पर आधारित |
| प्रमुखता देना: | slewing ring drive,worm drive motor |
||

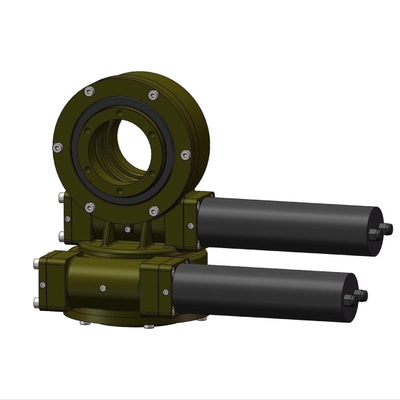

दोहरी एक्सिस ट्रैकिंग सैटेलाइट एंटीना और सीएसपी के लिए अनुकूलित एसडीई स्लीव ड्राइव गियरबॉक्स
स्लीव ड्राइव गियरबॉक्स विवरण
Hangtuo की स्लीविंग ड्राइवकुछ पूर्ण स्पेयर पार्ट्स के साथ आवास, स्लीविंग बेयरिंग, सीलिंग, लिफाफा कीड़ा से बना है।हम स्लीविंग ड्राइव के लिए उपयोग की जाने वाली इलेक्ट्रॉनिक मोटर और हाइड्रोलिक मोटर का भी उत्पादन कर सकते हैं, जो दक्षिणावर्त दिशा और काउंटर क्लॉकवाइज दिशा रोटेशन के लिए चल सकती है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
फ़ायदा
1. स्लीविंग रिंग के आधार पर मजबूत पलटने वाला क्षण
2. लिफाफा कृमि ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
अनुप्रयोग
Hangtuo का डुअल-एक्सिस स्लीविंग डिवाइस टॉर्क उत्पन्न करने के लिए दो स्वतंत्र और अलग-अलग अक्षों को घुमा सकता है, जिससे स्थिर और उच्च-सटीक ट्रांसमिशन की एक विस्तृत श्रृंखला प्राप्त होती है।अनुप्रयोगों में सौर ट्रैकर्स, हेलियोस्टैट्स, केंद्रित फोटोवोल्टिक्स (सीपीवी), और उपग्रह और रेडियो एंटेना शामिल हैं।
