उत्पाद विवरण:
|
| नमूना: | 3 इंच | गियर अनुपात: | 31:1 |
|---|---|---|---|
| क्षमता: | 40% | प्रकार: | क्षैतिज श्रृंखला |
| आवेदन: | सौर ट्रैकिंग प्रणाली | ओईएम सेवा: | उपलब्ध |
| उत्पत्ति का स्थान: | चांगझौ, चीन | चालक: | 24V गियर मोटर |
| प्रमुखता देना: | hydraulic slew motor,solar tracker drive |
||

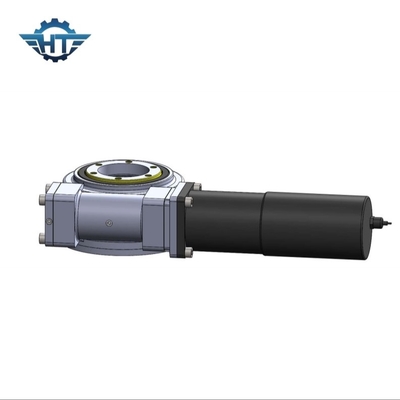

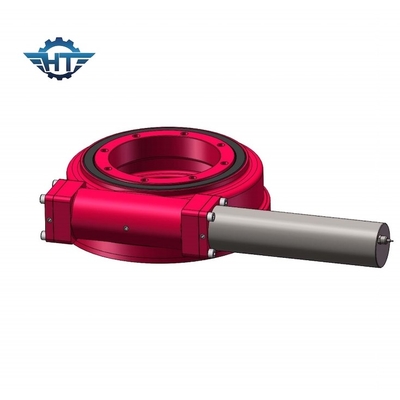

सोलर ट्रैकिंग सिस्टम के लिए हाई टॉर्क SE5 सोलर स्लीव ड्राइव CE प्रमाणित सेल्फ-लॉकिंग
SE5 सोलर स्लीव ड्राइव विवरण
स्लीव वर्म ड्राइव सिस्टम एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक स्लीविंग रिंग, घर, बेस और वर्म शामिल होते हैं।यह इकाई स्लीविंग रिंग और वर्म के फायदों को एक इकाई में लाती है।
यह उन अनुप्रयोगों के लिए उपयुक्त है जो संयुक्त भार को संभालने में सक्षम निरंतर या गति के साथ धीमी गति से घूमने की मांग करते हैं।उत्पाद इलेक्ट्रिक या हाइड्रोलिक मोटर को जोड़ने के साथ-साथ पूरे सिस्टम को उपकरण से जोड़ने के लिए मानक आयामों के साथ है।
इसकी कॉम्पैक्टनेस, उच्च कठोरता और अन्य उल्लिखित फायदों के कारण, वर्म ड्राइव सिस्टम का उपयोग विभिन्न उपकरणों जैसे मोबाइल असेंबली प्लेटफॉर्म, सैटेलाइट सिस्टम, ढुलाई वाहनों पर हाइड्रोलिक लोडिंग क्रेन, छोटे समुद्री क्रेन, विस्तार योग्य घूर्णन सीढ़ी, बड़ी व्हील इकाइयों में किया जाता है। समुद्री पोर्टल ट्रांसपोर्टर।
एसई मॉडल स्लीविंग ड्राइव का तकनीकी डेटा
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार(kN) | रेडियल लोड (kN) | क्षमता | परिशुद्धता(°) | स्व ताला | वजन (किग्रा) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
लाभ
1. घूर्णन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग क्लीयरेंस को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा फ़ैक्टरी से पहले ही निर्धारित किया जाता है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक आवश्यक नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
