उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | SDE7" |
|---|---|---|---|
| गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 2000 एनएम |
| टोर्क पकड़ना: | 13500 एनएम | झुका हुआ टोक़: | 13200 एनएम |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | slew drive motor,slewing ring gear |
||

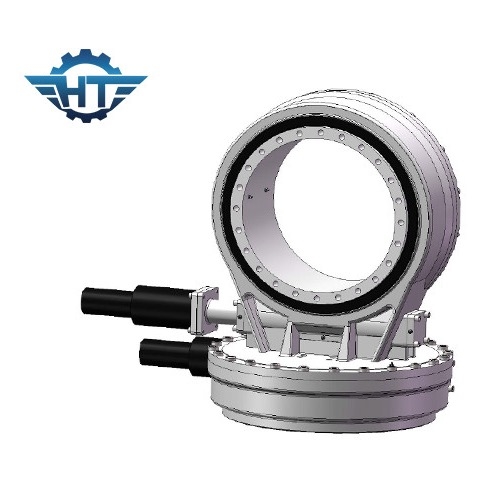

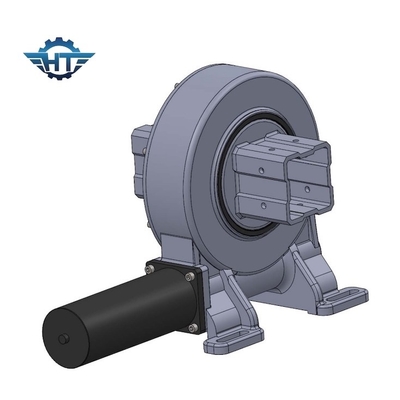

पीवी ट्रैकिंग और सटीक उपकरण के लिए मल्टी-टूथ कॉन्टैक्ट सोलर स्लीव ड्राइव गियरबॉक्स
सोलर स्लीव ड्राइव गियरबॉक्स विवरण
हमारे उत्पाद 200 मिमी से 5000 मिमी तक हैं, जो मुख्य रूप से सुरंग उपकरण, बंदरगाह और शिपयार्ड क्रेन, निर्माण उपकरण, मोबाइल क्रेन, अपतटीय प्रौद्योगिकी, टावर क्रेन, टर्निंग मशीनसोलर ऊर्जा संयंत्र, जहाज डेक क्रेन, रेलवे क्रेन, मैन लिफ्ट, पवन टर्बाइन, के लिए लागू होते हैं। और अधिक।आपकी विशिष्ट आवश्यकताओं के लिए बियरिंग डिज़ाइन को अनुकूलित करने की हमारी क्षमता अद्वितीय है और हम आपको प्रदान करने की पूरी कोशिश करेंगे।
स्लीविंग ड्राइव एक नए प्रकार का स्लीविंग उत्पाद है, जिसे आमतौर पर स्लीविंग रिंग कहा जाता है, जो आमतौर पर वर्म, स्लीविंग रिंग, हाउसिंग, मोटर और अन्य घटकों से बना होता है।चूंकि मुख्य घटक स्लीविंग बियरिंग हैं, वे एक साथ अक्षीय बलों, रेडियल बलों और पलटने वाले क्षणों का सामना कर सकते हैं।पारंपरिक रोटरी उत्पादों की तुलना में, नई रोटरी ड्राइव में आसान स्थापना, आसान रखरखाव और उच्च आईपी ग्रेड की विशेषताएं हैं।
विशेषताएँ
1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टॉर्क
2. आवरणयुक्त कीड़ा अंदर चला जाता है
3. उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
4. सेल्फ-लॉकिंग फ़ंक्शन
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
|
नमूना |
अनुपात |
रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (एनएम) |
होल्डिंग टॉर्क (एनएम) |
अक्षीय भार(kN) |
रेडियल लोड (kN) |
क्षमता |
परिशुद्धता(°) |
स्व ताला |
वजन (किग्रा) |
|
3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0.1 |
हाँ |
25 |
|
5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0.1 |
हाँ |
34 |
|
7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0.1 |
हाँ |
56 |
|
9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0.1 |
हाँ |
92 |
|
12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
हाँ |
160 |
|
14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
हाँ |
224 |
|
17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
हाँ |
320 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
हाँ |
492 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
हाँ |
705 |
आवेदक
स्लीविंग ड्राइव का व्यापक रूप से पीवी, सीपीवी, एसटीपी सौर ट्रैकिंग सिस्टम और ट्रक क्रेन, मैनलिफ्ट, टर्नटेबल्स, पोर्ट मशीनरी, मॉड्यूलर वाहन, छोटे पवन ऊर्जा सिस्टम और उपग्रह संचार सहित निर्माण अनुप्रयोगों में उपयोग किया जाता है।
