उत्पाद विवरण:
|
| नमूना: | 9 इंच | गियर अनुपात: | 61:1 |
|---|---|---|---|
| क्षमता: | 40% | प्रकार: | क्षैतिज |
| आवेदन: | सोलर प्लांट | ओईएम सेवा: | उपलब्ध |
| उत्पत्ति स्थान: | चांगझौ, चीन | चालक: | 24vdc मोटर्स |
| प्रमुखता देना: | hydraulic slew motor,slewing gear |
||

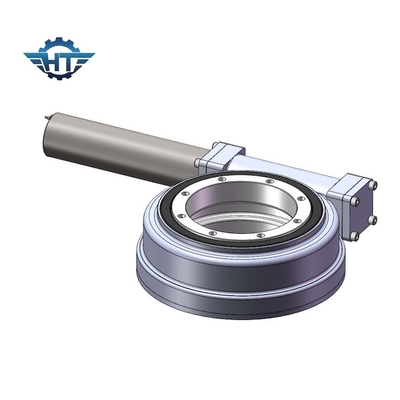

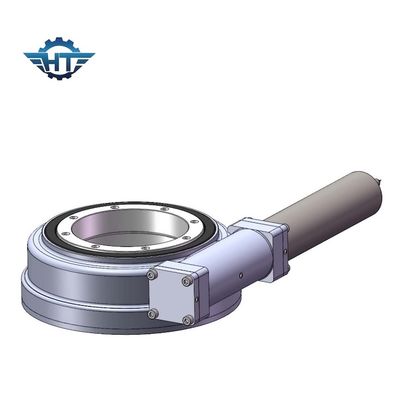

सोलर प्लांट के लिए IP66 ग्रेड की प्लास्टिक पाउडर पेंटिंग के साथ सन सोलर स्लीव ड्राइव को ट्रैक करना
विवरण
स्लीव ड्राइव कई प्रकार की होती हैं, जिन्हें निम्नलिखित कारकों को ध्यान में रखते हुए चुना जा सकता है।
1. भार क्षमता, दिशा और गुण: स्लीव ड्राइव हल्के भार वहन करने के लिए उपयुक्त है, और रोलर बीयरिंग भारी भार और प्रभाव भार के लिए उपयुक्त हैं।जब रोलिंग बेयरिंग शुद्ध अक्षीय भार के अधीन होता है, तो थ्रस्ट बेयरिंग को आम तौर पर चुना जाता है, और जब रोलिंग बेयरिंग शुद्ध रेडियल लोड के अधीन होता है, तो गहरी नाली बॉल बेयरिंग या छोटे बेलनाकार रोलर बेयरिंग को आम तौर पर चुना जाता है, और जब रोटरी डिवाइस होता है शुद्ध रेडियल भार के संपर्क में, एक छोटा अक्षीय भार भी होता है, आप गहरी नाली बॉल बेयरिंग, कोणीय संपर्क बॉल बेयरिंग, पतला रोलर बीयरिंग और सेंटरिंग बॉल या सेंटरिंग रोलर बीयरिंग चुन सकते हैं।जब अक्षीय भार बड़ा होता है, तो कोणीय संपर्क बॉल बीयरिंग और पतला रोलर बीयरिंग के संपर्क कोण का चयन किया जा सकता है, या सेंट्रिपेटल बीयरिंग और थ्रस्ट बीयरिंग का संयुक्त उपयोग किया जा सकता है, जो विशेष रूप से अत्यधिक उच्च अक्षीय भार या बड़े अक्षीय के साथ विशेष आवश्यकताओं के लिए उपयुक्त है। कठोरता.
2. अनुमत गति: विभिन्न ड्राइवर प्रकार के स्लीव ड्राइव के लिए, सामान्य तौर पर, कम घर्षण और कम हीटिंग क्षमता वाले बीयरिंग उच्च गति के लिए उपयुक्त होते हैं।डिज़ाइन को रोटरी रोलिंग बियरिंग्स को उनकी अंतिम घूर्णी गति से नीचे की स्थितियों में काम करने का प्रयास करना चाहिए।
3. कठोरता: जब स्लीव ड्राइव इकाई के बीयरिंग भार सहन करते हैं, तो असर रिंग और रोलिंग बॉडी का संपर्क स्थान लोचदार विरूपण उत्पन्न करेगा, विरूपण मात्रा भार के लिए आनुपातिक है, और इसका अनुपात असर कठोरता आकार निर्धारित करता है।बेयरिंग की कठोरता को आम तौर पर बेयरिंग को पहले से कसने से सुधारा जा सकता है।इसके अलावा, असर समर्थन डिजाइन में, बीयरिंगों के संयोजन और व्यवस्था पर विचार करने से असर समर्थन कठोरता में भी सुधार हो सकता है।
4. ट्यूनिंग प्रदर्शन और स्थापना त्रुटि: बीयरिंग को कार्यशील स्थिति में लोड करने के बाद, खराब स्थापना और स्थिति विनिर्माण त्रुटियों के कारण होगी।इस समय, शाफ्ट मछली पकड़ने और थर्मल विस्तार और अन्य कारणों से, असर बहुत अधिक भार सहन करता है, जिससे जल्दी क्षति होती है।स्वचालित सेंटरिंग बियरिंग्स स्थापना त्रुटियों के कारण होने वाले दोषों को अपने आप दूर कर सकते हैं और इसलिए ऐसे उपयोगों के लिए उपयुक्त हैं।
5. स्लीव ड्राइव इंस्टालेशन और डिस्सेम्बली: पतला रोलर बीयरिंग, रोलर बीयरिंग और पतला रोलर बीयरिंग इत्यादि, आंतरिक और बाहरी रिंग से संबंधित होते हैं जिन्हें अलग-अलग प्रकार के बीयरिंगों से अलग किया जा सकता है (यानी, तथाकथित अलग बीयरिंग), स्थापित करना और अलग करना आसान है .
एसई श्रृंखला के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (केएन) | क्षमता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
