उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | 7 इंच |
|---|---|---|---|
| गियर अनुपात: | 57:1 | क्षमता: | 40% |
| शुद्धता: | 0.1 डिग्री | चालक: | बिजली की मोटर |
| रंग: | के रूप में अनुरोध किया | प्रकार: | ऑवरग्लास वर्म सिंगल एक्सिस |
| प्रमुखता देना: | हार्ड स्टील हाइड्रोलिक स्लीविंग ड्राइव,सिंगल एक्सिस हाइड्रोलिक स्लीविंग ड्राइव,हार्ड स्टील वर्म ड्राइव स्लीव रिंग |
||

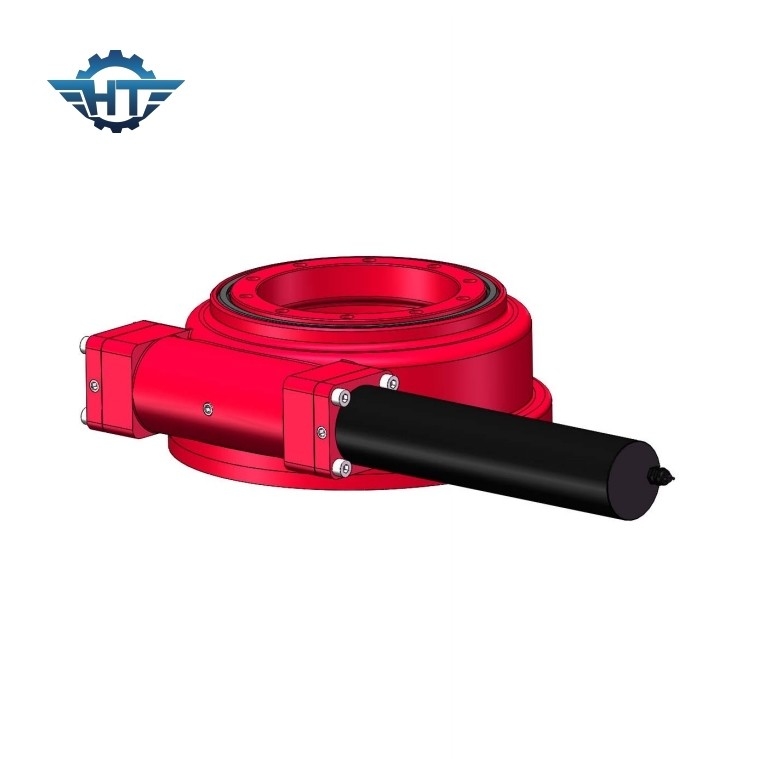

फ्लैट सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए 7 इंच हार्ड स्टील स्लीविंग ड्राइव
हार्ड स्टील स्लीविंग ड्राइव विवरण:
रोटरी रेड्यूसर (स्लीव ड्राइव) का उपयोग मुख्य रूप से इंजीनियरिंग निर्माण मशीनरी, साथ ही सौर ऊर्जा, पवन ऊर्जा और स्वचालित ट्रैकिंग मशीनरी और यहां तक कि औद्योगिक रोबोटिक्स क्षेत्र के दीर्घकालिक संचालन में किया जाता है।रोटरी रेड्यूसर के मुख्य रूप से निम्नलिखित चार फायदे हैं:
1. उच्च एकीकरण का रोटरी रेड्यूसर
रोटरी रेड्यूसर अत्यधिक एकीकृत है, सबसे बड़ा और सबसे छोटा रोटरी रेड्यूसर मशीन को लोड अंतराल के साथ दर्जनों बार चला सकता है, लेकिन उनका आकार, विशेष रूप से ट्रांसमिशन श्रृंखला अक्षीय आकार बहुत अलग नहीं है, यह लाभ कनेक्टेड के संरचनात्मक रूप को समतल करने की सुविधा प्रदान करता है श्रृंखला ड्राइव के कुछ हिस्सों, इस प्रकार पूरे यांत्रिक उपकरण को कम करते हैं।
2. मॉड्यूलर रोटरी रेड्यूसर
रोटरी रेड्यूसर के उच्च एकीकरण के कारण, उपयोगकर्ताओं को खरीद और प्रसंस्करण के प्रत्येक भाग के लिए घूर्णन डिवाइस बनाने की ज़रूरत नहीं है, कुछ हद तक तैयारी प्रक्रिया की शुरुआत में उत्पादों के उत्पादन को भी कम कर देता है, इस प्रकार श्रम में काफी सुधार होता है उत्पादकता।
3. रोटरी रेड्यूसर की सुरक्षा
वर्म ड्राइव में रिवर्स सेल्फ-लॉकिंग की विशेषताएं होती हैं, जो रिवर्स सेल्फ-लॉकिंग को प्राप्त कर सकती है, यानी केवल वर्म द्वारा वर्म व्हील को ड्राइव करने के लिए।यह विशेषता रोटरी रेड्यूसर (स्लीव ड्राइव) को व्यापक रूप से उठाने, हवाई काम और अन्य उपकरणों में इस्तेमाल किया जा सकता है, जबकि मेजबान की वैज्ञानिक और तकनीकी सामग्री में सुधार करता है, लेकिन मेजबान की संचालन स्थिरता और ऑपरेशन के सुरक्षा कारक में भी सुधार करता है। .रोटरी रेड्यूसर (स्लीव ड्राइव) को स्थापित करना आसान है, इसे बनाए रखना आसान है और पारंपरिक रोटरी उत्पादों की तुलना में स्थापना स्थान को काफी हद तक बचाता है।
4. पारंपरिक गियर ट्रांसमिशन की तुलना में रोटरी रेड्यूसर का सरलीकृत मेनफ्रेम डिजाइन
वर्म गियर अपेक्षाकृत बड़ा मंदी अनुपात प्राप्त कर सकता है, कुछ मामलों में, यह मेजबान के लिए मेनफ्रेम भागों को बचा सकता है, इस प्रकार ग्राहकों के लिए खरीद लागत को कम कर सकता है, लेकिन मेजबान गलती पीढ़ी दर को भी बहुत कम कर सकता है।एक एकीकृत संरचना के रूप में, रोटरी रेड्यूसर (स्लीव ड्राइव) अपेक्षाकृत उपन्यास है, और एकीकरण में सुधार न केवल आवेदन में कई फायदे लाता है, बल्कि निर्माण और उपयोग के लिए बहुत सुविधा भी बनाता है, और सुधार में हमारी प्रमुख शोध दिशा होगी इसकी सटीकता, स्थायित्व और भविष्य में इसके उपयोग क्षेत्र का और विस्तार करना।
एसई मॉडल प्रदर्शन पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टॉर्कः (केएनएम) |
होल्डिंग टॉर्कः (केएनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता | शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) |
स्व ताला | वज़न (किलोग्राम) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0.15 | 66 | -40～+80 | हां | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 204 |
SE7 स्लीविंग ड्राइव पैरामीटर्स
| नमूना: | SE7 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रांड | हांग्तुओ | प्रकार | संलग्न करना |
| सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 2000 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 1.35 के एनएम | टोर्क पकड़ना | 1.32 के एनएम |
| स्थिर अक्षीय रेटिंग | 132 केएन | स्टेटिक रेडियल रेटिंग | 58 केएन |
| गतिशील अक्षीय रेटिंग | 66 केएन | गतिशील रेडियल रेटिंग | 38 केएन |
| गियर अनुपात | 57:1 | क्षमता | 40% |
