उत्पाद विवरण:
|
| उत्पत्ति का स्थान: | चांगझौ, चीन (मुख्यभूमि) | प्रकार: | VE9 स्लीविंग ड्राइव |
|---|---|---|---|
| सामग्री: | 42CrMo या 50Mn | गारंटी: | 5~10 साल |
| पेंटिंग का रंग: | के रूप में अनुरोध किया | आवेदन: | सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम |
| संलग्न आवास: | हां | सुरक्षा की डिग्री: | IP66 |
| प्रमुखता देना: | IP66 वर्म गियर ट्रांसमिशन,हॉरिज़ॉन्टल एक्सिस वर्म गियर ट्रांसमिशन,42CrMo सोलर ट्रैकर स्लीव ड्राइव |
||

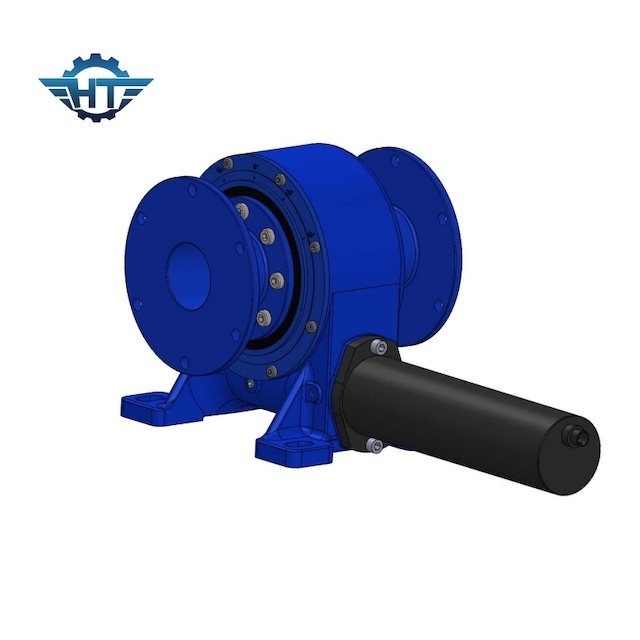

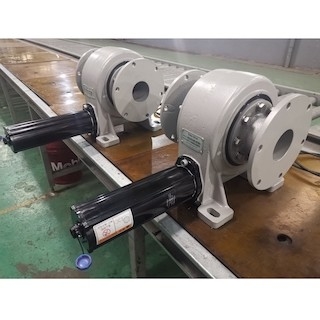

क्षैतिज सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए 9 इंच IP66 वर्म गियर स्लीव ड्राइव:
हाई टॉर्क स्लीविंग ड्राइव विवरण
कम गति के साथ उच्च टोक़ ल्यू ड्राइव, पूरी तरह से रोटरी मंदी संचरण तंत्र का एक एकीकृत ड्राइव पावर स्रोत है, यह सक्रिय भाग, ड्राइविंग स्रोत और खोल को जोड़कर ट्रांसमिशन एक्ट्यूएटर और तंत्र अनुलग्नक के रूप में स्लीविंग असर लेता है। स्लीविंग बेयरिंग के आंतरिक और बाहरी रिंग में एक रिंग के लिए, जबकि दूसरी रिंग ट्रांसमिशन एक्ट्यूएटर और चालित वर्किंग पार्ट्स के कनेक्टिंग बेस दोनों के रूप में।इस तरह, ड्राइव पावर और मुख्य ड्राइव भागों को प्रभावी ढंग से कॉन्फ़िगर करने के लिए पूरी तरह से रोटरी कनेक्टर के रूप में स्लीविंग बेयरिंग की विशेषताओं का उपयोग करके, इसे रोटरी, मंदी और ड्राइव कार्यों का एक सेट और एक ही समय में सरल संरचना के साथ, सामान्य आसान निर्माण और रखरखाव के मंदी संचरण तंत्र का प्रकार।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
प्रश्नोत्तर:
स्लीविंग ड्राइव ट्रैकिंग सिस्टम का उपयोग क्यों करें
फोटोवोल्टिक ट्रैकिंग सपोर्ट सिस्टम का डिजाइन सिद्धांत जटिल नहीं है।चूंकि सूर्य का विकिरण कोण हमेशा बदलता रहता है, इसलिए ट्रैकिंग तकनीक को अपनाने के बाद पारंपरिक स्थिर फोटोवोल्टिक पैनल अब "मृत चीजें" नहीं हैं।इसके बजाय, यह सूरजमुखी की तरह सूरज का पीछा कर सकता है, जिससे इसे प्राप्त होने वाले सौर विकिरण की मात्रा बढ़ जाती है, जिससे बिजली स्टेशन के समग्र बिजली उत्पादन में वृद्धि होती है।यह रूढ़िवादी रूप से अनुमान लगाया गया है कि ट्रैकिंग तकनीक फोटोवोल्टिक बिजली संयंत्रों की बिजली उत्पादन को 20% से 30% तक बढ़ा सकती है।पारंपरिक निश्चित फोटोवोल्टिक पैनलों में सबसे कम बिजली उत्पादन क्षमता होती है, और एकल-अक्ष और दोहरे अक्ष ब्रैकेट और सहायक प्रणालियों के फोटोवोल्टिक पैनल वास्तव में अपेक्षाकृत अधिक होते हैं।कई पावर स्टेशन अपेक्षाकृत कठोर वातावरण वाले क्षेत्रों में बनाए जाते हैं।तेज हवा, रेत और बर्फ के कारण बिजलीघर के संचालन और रखरखाव में परेशानी हुई है।ट्रैकिंग तकनीक के साथ, फोटोवोल्टिक पैनल किसी भी समय कोण को समायोजित कर सकते हैं, और पावर स्टेशन अब गंभीर मौसम की चपेट में नहीं आएगा।इसके अलावा, सिंगल-एक्सिस और डुअल-एक्सिस सपोर्ट के लिए धन्यवाद, ट्रैकिंग सिस्टम के साथ फोटोवोल्टिक पावर स्टेशन को कृषि उत्पादन के साथ अधिक निकटता से जोड़ा जा सकता है, और तालाबों, पहाड़ों और बंजर भूमि के वातावरण में लचीले ढंग से काम कर सकता है, जिसमें पारंपरिक पर फायदे हैं बिजली की स्टेशनों।
