उत्पाद विवरण:
|
| प्रकार: | SE1 स्लीविंग ड्राइव | सामग्री: | 42CrMo, 50Mn |
|---|---|---|---|
| गारंटी: | 5~10 साल | आकार: | 3 इंच से 25 इंच |
| आवेदन: | औद्योगिक मशीनें | रंग: | ग्राहक की आवश्यकता |
| संरचना: | संलग्न एकल अक्ष | संरक्षण: | IP66 |
| प्रमुखता देना: | 1 इंच वर्म गियर ट्रांसमिशन,इंडस्ट्रियल मशीन सोलर ट्रैकर ड्राइव,1 इंच सोलर स्लीव ड्राइव |
||

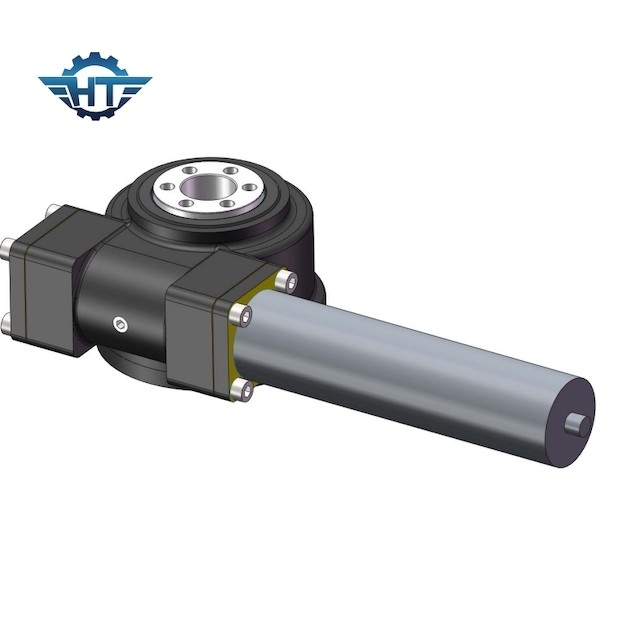

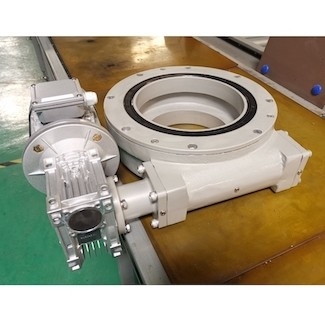

सौर ऊर्जा और औद्योगिक मशीनों के लिए 1 इंच कीड़ा ड्राइव छोटी स्लीविंग ड्राइव
वर्म ड्राइव स्मॉल स्लीविंग ड्राइव्स विवरण
सामान्य अनुप्रयोग आम तौर पर इंजीनियरिंग और निर्माण मशीनरी हैं।इसे सौर, पवन और विभिन्न प्रकार की स्वचालित ट्रैकिंग मशीनरी में भी लागू किया जा सकता है, जिन्हें दीर्घकालिक संचालन की आवश्यकता होती है।कॉम्पैक्ट संरचना, शॉर्ट ट्रांसमिशन चेन, स्लीव ड्राइव के कारण उच्च सटीकता और आसान डिजिटल नियंत्रण प्राप्त करना आसान है, इसलिए औद्योगिक रोबोट के क्षेत्र में कई अनुप्रयोग हैं।स्लीव ड्राइव का उपयोग करना आसान है और अंतरिक्ष को स्थापित करना और सहेजना आसान है।उपयुक्त स्लीव ड्राइव का चयन करते समय, पहले विचार करें कि क्या अक्षीय रेडियल असर, पलटने वाला टॉर्क और अन्य पैरामीटर उपयोग से संतुष्ट हैं, दूसरा, स्लीव ड्राइव की अंतिम आउटपुट गति 3 आरपीएम से अधिक नहीं हो सकती है, ताकि सामान्य सेवा जीवन सुनिश्चित किया जा सके। उत्पाद।
एसई मॉडल प्रदर्शन पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टॉर्कः (केएनएम) |
होल्डिंग टॉर्कः (केएनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता | शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) |
स्व ताला | वज़न (किलोग्राम) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0.15 | 66 | -40～+80 | हां | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 204 |
स्थापना के तरीके
क्षैतिज स्थापना
बेहतर सुरक्षा प्रदान करने और ऊंचाई अक्ष को सुरक्षा बढ़ाने के लिए सौर अनुप्रयोगों के लिए अज़ीमुथ अक्ष पर ऊपर की ओर स्लीव ड्राइव को माउंट करने की सिफारिश की जाती है।अन्य अनुप्रयोगों के लिए, बढ़ते अभिविन्यास को सुरक्षा की डिग्री के मूल्यांकन पर आधारित होना चाहिए और बेहतर सुरक्षा प्रदान करनी चाहिए।
ऊर्ध्वाधर स्थापना
बेहतर सुरक्षा के लिए संलग्न ड्राइंग का जिक्र करते हुए सौर अनुप्रयोगों में स्लीविंग ड्राइव स्थापित करने की सिफारिश की गई है।अन्य अनुप्रयोगों के लिए, बढ़ते अभिविन्यास को सुरक्षा की डिग्री के मूल्यांकन पर आधारित होना चाहिए और बेहतर सुरक्षा प्रदान करनी चाहिए।
