उत्पाद विवरण:
|
| सामग्री: | क्यूटी | मॉडल संख्या: | एसडीई21" |
|---|---|---|---|
| टाइप: | कीड़ा और कीड़ा | जीवन काल: | 30 साल |
| ओईएम: | उपलब्ध | आवेदन पत्र: | सौर ट्रैकिंग प्रणाली |
| अनुपात: | 125:1 | संलग्न आवास: | हाँ |
| प्रमुखता देना: | slewing ring drive,worm drive motor |
||

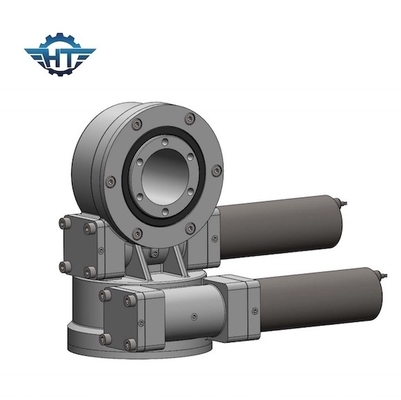

सौर ट्रैकर के लिए एसी 380 मोटर के साथ हेलिकल गियर संलग्न आवास दोहरी एक्सिस स्लीव ड्राइव मॉडल एसडीई 21
संलग्न आवास दोहरी धुरी स्लीव ड्राइव विवरण:
स्लीव ड्राइव अधिकतम नियंत्रण और गति समर्थन देने के लिए पेटेंटेड ऑवरग्लास वर्म तकनीक का उपयोग करते हैं।हमारे वर्म गियर्स ऑवरग्लास स्क्रू से रिंग गियर की पिच लाइन पर 5 से 11 दांतों को जोड़ते हैं, जो कि मानक वर्म्स की तुलना में अधिक दांतों का जुड़ाव है, जिससे गियरबॉक्स को अधिक स्थिरता और मजबूती मिलती है।ऑवरग्लास तकनीक के बारे में और जानें।
डुअल-एक्सिस स्लीविंग ड्राइव्स के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर्स हैं, जैसे कि हेलियोस्टैट्स और कंसंट्रेट फोटोवोल्टिक्स (सीपीवी), और सैटेलाइट या रडार डिश।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोटिक आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
एसडीई डुअल-एक्सिस पोजिशनर निर्दिष्टीकरण
एसडीई डुअल-एक्सिस स्लीविंग ड्राइव्स सटीक 3डी पोजिशनिंग के 30 साल के फील्ड लाइफ के लिए सुनिश्चित हैं।एसडीई ड्राइव एक ही ड्राइव में एक कुशल और विश्वसनीय समाधान बनाते हैं।हम क्षेत्र के जीवन को अधिकतम करने के लिए आईएसओ 9001, सीई प्रमाणपत्रों द्वारा निर्धारित मानकों का उपयोग करके अपने सभी घटकों और कच्चे माल को योग्य बनाते हैं।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
अनुप्रयोग
दिगंश और ऊंचाई संयुक्त और संलग्न डिजाइनिंग ट्रैकिंग सटीकता और बिजली उत्पादन दक्षता में सुधार कर सकते हैं।
