उत्पाद विवरण:
|
| सामग्री: | क्यूटी | टाइप: | कीड़ा और कीड़ा |
|---|---|---|---|
| जीवन काल: | 30 साल | आवेदन पत्र: | दोहरी धुरी सौर ट्रैकर |
| गियर अनुपात: | 57 | संलग्न आवास: | हाँ |
| प्रतिक्रिया: | 0.1 डिग्री से कम | दक्षता: | 40% |
| प्रमुखता देना: | slewing ring drive,small slew drive |
||

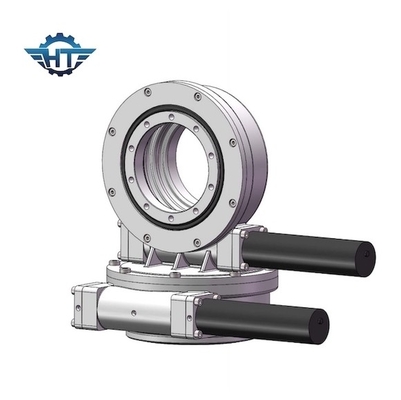

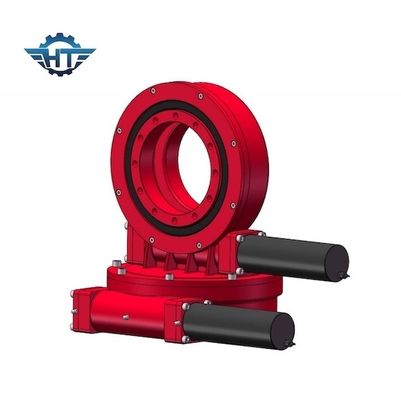

क्यूटी मटेरियल डुअल एक्सिस स्लीव ड्राइव होल्डिंग टॉर्क 13 केएनएम सोलर ट्रैकिंग सिस्टम के लिए
डुअल एक्सिस स्लीव ड्राइव विवरण
SDE7 डुअल-एक्सिस सोलर ट्रैकर के लिए स्लीविंग ड्राइव
ब्रांड का नाम: एचटी
मॉडल संख्या: SDE3A
स्थितिः नई
बिक्री के बाद सेवा प्रदान की गई: विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स
आउटपुट टॉर्क: 2000 एनएम
झुकाव पल टोक़: 13500 एन, एम
होल्डिंग टॉर्क: 13200 एनएम
अक्षीय रेटिंग: 34 KN
रेडियल रेटिंग: 58 KN
गियर अनुपात: 57:1
ट्रैकिंग प्रेसिजन: 0.1 डिग्री
मोटर: 12 वी, 24 वी, डीसी मोटर, 380 वी, 220 वी एसी मोटर;
शुद्ध वजन: 56 किलो
प्रसव के समय: आदेश की पुष्टि और भुगतान प्राप्त होने के बाद 15 कार्य दिवसों के भीतर।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ |
705 किग्रा
|
अनुप्रयोग
डुअल-एक्सिस स्लीविंग ड्राइव्स के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर्स हैं, जैसे कि हेलियोस्टैट्स और कंसंट्रेट फोटोवोल्टिक्स (सीपीवी), और सैटेलाइट या रडार डिश।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोटिक आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
एसडीई डुअल-एक्सिस पोजिशनर निर्दिष्टीकरण
1) एसडीई श्रृंखला स्लीविंग ड्राइव व्यापक रूप से सौर ट्रैकर के सापेक्ष रोटेशन भागों के लिए उपयोग की जाती है।
2) सौर पीवी और सौर के दोहरे अक्ष ट्रैकर
एसडीई डुअल-एक्सिस स्लीविंग ड्राइव्स सटीक 3डी पोजिशनिंग के 30 साल के फील्ड लाइफ के लिए सुनिश्चित हैं।एसडीई ड्राइव एक ही ड्राइव में एक कुशल और विश्वसनीय समाधान बनाते हैं।हम क्षेत्र के जीवन को अधिकतम करने के लिए आईएसओ 9001, सीई प्रमाणपत्रों द्वारा निर्धारित मानकों का उपयोग करके अपने सभी घटकों और कच्चे माल को योग्य बनाते हैं।
