उत्पाद विवरण:
|
| नमूना: | VE9 स्लीविंग रिड्यूसर | विशेषता: | रिवर्स सेल्फ लॉक |
|---|---|---|---|
| अनुपात: | 61:1 | आवेदन: | स्मार्ट ट्रैकिंग सिस्टम |
| चालक वोल्टेज: | 12 वी, 24 वी, 48 वी, 220 वी, 230 वी | आईपी वर्ग: | IP66 |
| रंग: | के रूप में अनुरोध किया | दक्षता: | 40% |
| प्रमुखता देना: | सिंगल वर्टिकल स्लीविंग ड्राइव मोटर,स्लीविंग ड्राइव मोटर 48V,48V सोलर ट्रैकर स्लीविंग ड्राइव |
||

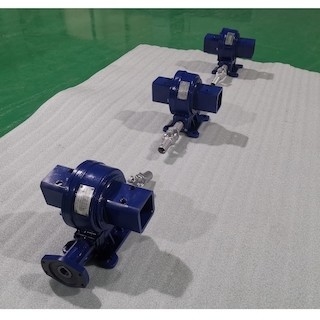

लिंकेज वन एक्सिस स्मार्ट सोलर ट्रैकिंग सिस्टम के लिए 9 इंच सिंगल वर्टिकल स्लीविंग गियर

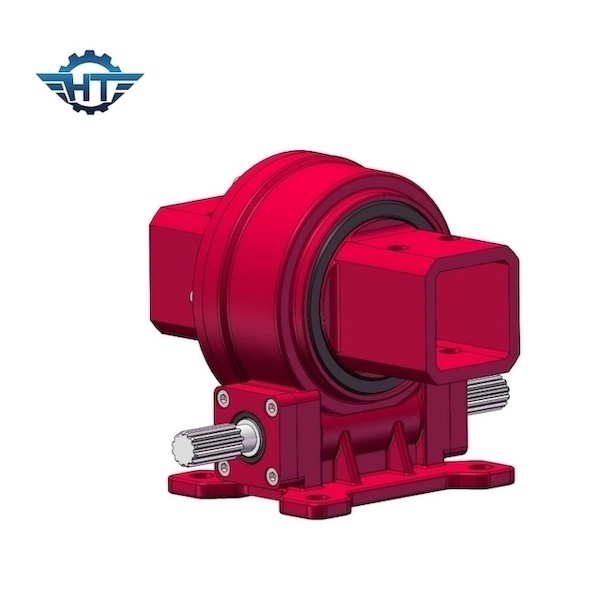

VE9 वर्टिकल स्लीव ड्राइव गियरबॉक्स विवरण:
गियर रिड्यूसर मंदी के उद्देश्य को प्राप्त करने के लिए गियर ट्रांसमिशन के सभी स्तरों का उपयोग करता है।रेड्यूसर सभी स्तरों पर गियर जोड़े से बना है।उदाहरण के लिए, मंदी के एक निश्चित उद्देश्य को प्राप्त करने के लिए एक बड़े गियर को चलाने के लिए एक छोटे गियर का उपयोग किया जा सकता है, और फिर एक बहु-चरण संरचना का उपयोग किया जाता है।, गति को बहुत कम किया जा सकता है।
VE9 वर्टिकल डिज़ाइनिंग, Hangtuo स्लीविंग ड्राइव्स का सबसे बड़ा उज्ज्वल स्थान है, वर्टिकल डिज़ाइनिंग का उपयोग मुख्य रूप से सोलर ट्रैकर सिस्टम के लिए किया जाता है, विशेष संरचना सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम ब्रैकेट की जटिल संरचना को सरल बनाती है, पूरे सिस्टम की लागत को कम करती है, वर्टिकल डिजाइनिंग सोलर ट्रैकर बाजार में अधिक प्रतिस्पर्धी भूमिका निभा रही है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
डुअल-एक्सिस स्लीविंग ड्राइव्स के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर्स हैं, जैसे कि हेलियोस्टैट्स और कंसंट्रेट फोटोवोल्टिक्स (सीपीवी), और सैटेलाइट या रडार डिश।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोटिक आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
एसडीई डुअल-एक्सिस पोजिशनर निर्दिष्टीकरण
