उत्पाद विवरण:
|
| मॉडल संख्या: | SE14 | टोर्क पकड़ना: | 54200 एनएम |
|---|---|---|---|
| झुकाव टोक़: | 68000 एनएम | आउटपुट टॉर्क: | 6550 एनएम |
| स्थिर अक्षीय भार: | 680 kN | स्टेटिक रेडिकल लोड: | 230 kN |
| कच्चा माल: | 50Mn, 42CrMo | वज़न: | 63 किग्रा |
| प्रमुखता देना: | 63 किग्रा संलग्न स्लीविंग ड्राइव,मैकेनिकल इंजीनियरिंग संलग्न स्लीविंग ड्राइव,63 किग्रा वर्म गियर स्लीव ड्राइव |
||

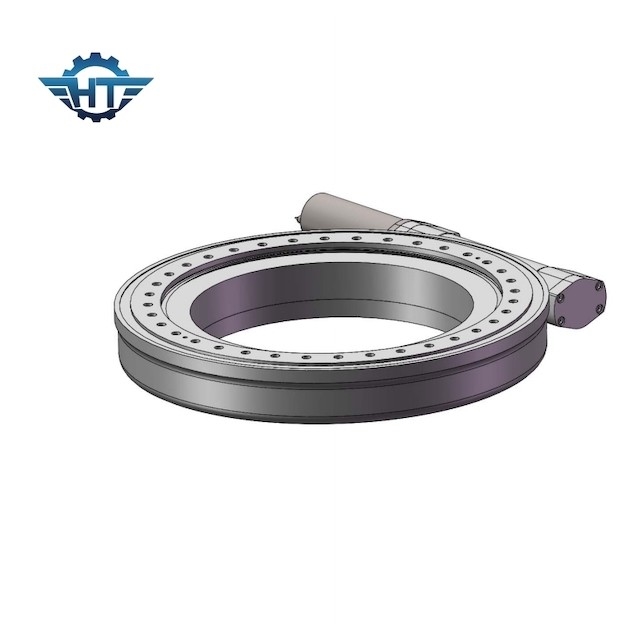

वर्म गियर हाइड्रोलिक स्लीव गियरबॉक्स ओपन फील्ड सोलर ट्रैकर्स के लिए संलग्न आवास के साथ
हाइड्रोलिक स्लीव गियरबॉक्स विवरण:
मानक स्लीव ड्राइव एक खुले आवास के साथ लगे होते हैं जबकि एक खुला आवास भागों को एक अच्छी आईपी रेटिंग देने में विफल रहता है।Hangtuo के स्लीविंग ड्राइव संलग्न आवास के साथ हैं जो स्लीपिंग ड्राइव को IP66 प्रवेश सुरक्षा प्रदान करता है।इससे कठोर वातावरण में स्लीविंग ड्राइव को काम करने में मदद मिलती है।हमारे स्लीविंग ड्राइव में सेल्फ लॉकिंग ऑवरग्लास वर्म शाफ्ट की सुविधा है।एक बार जब पावर स्रोत इनपुट न्यूट्रल में वापस आ जाता है, तो वर्म शाफ्ट किसी बाहरी ब्रेकिंग डिवाइस की आवश्यकता के बिना लोड को स्थिति में लॉक कर देगा।मैं
एसई मॉडल प्रदर्शन पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टॉर्कः (केएनएम) |
होल्डिंग टॉर्कः (केएनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता | शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) |
स्व ताला | वज़न (किलोग्राम) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0.15 | 66 | -40～+80 | हां | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 204 |
अनुप्रयोग
स्लीविंग ड्राइव का उपयोग मैकेनिकल इंजीनियरिंग, उत्खनन, एंटीना सिस्टम, चिकित्सा उपकरण उद्योग, सैन्य, अपतटीय प्रौद्योगिकी, रेलवे वाहनों में बंदरगाह क्रेन, जहाज डेक क्रेन, ट्रक क्रेन और निर्माण क्रेन में उपयोग किए जाने वाले महत्वपूर्ण संरचनात्मक और कनेक्टिंग तत्वों के रूप में किया जा सकता है।टेलीस्कोप, टनल बोरिंग मशीन, ट्रेलर, विंड टर्बाइन, सौर ऊर्जा और विमानन और एयरोस्पेस।
