उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | SE21" |
|---|---|---|---|
| गियर अनुपात: | 125:1 | रेटेड आउटपुट टॉर्क: | 16 kNm |
| झुकाव टोक़: | 205 kNm | क्षमता: | 40% |
| रंग: | आरएएल 9006 | सील प्रकार: | एनबीआर + पीवीसी, एफबी टाइप |
| प्रमुखता देना: | एनबीआर पीवीसी सील संलग्न स्लीविंग ड्राइव,सोलर ट्रैकिंग सिस्टम के लिए स्लीविंग ड्राइव 21 इंच,21 इंच वर्म गियर स्लीविंग रिंग |
||

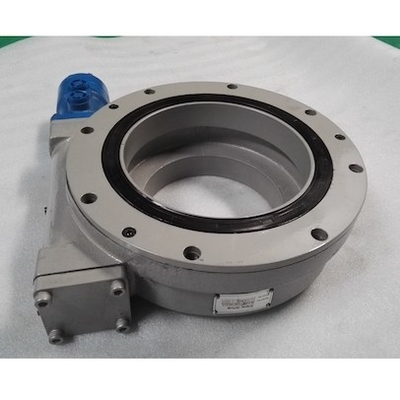

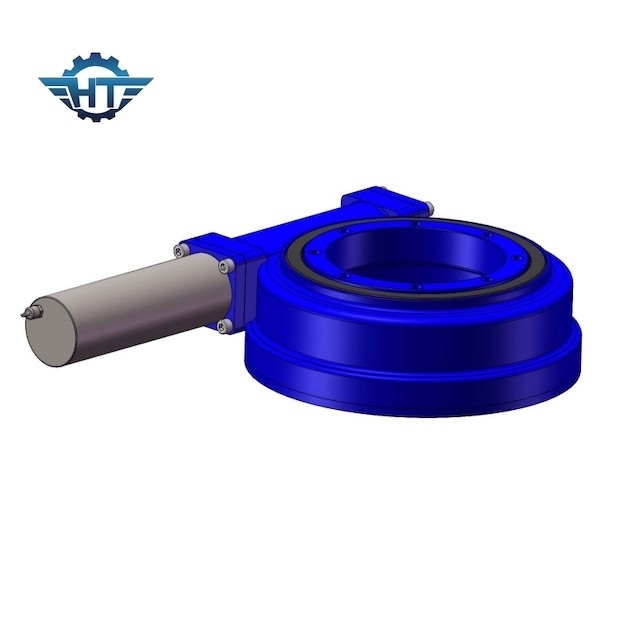

संलग्न वर्म गियर स्लीविंग रिंग ड्राइव, ऑटोमेशन रोबोटिक्स के लिए 21 इंच बड़ा आकार
संलग्न कृमि गियर स्लीविंग रिंग ड्राइव विवरण:
संलग्न वोमर गियर स्लीविंग रिंग ड्राइव एक बड़ा ट्रांसमिशन अनुपात प्राप्त कर सकता है, कंपित एक्सल ओब्लिक गियर तंत्र की तुलना में अधिक कॉम्पैक्ट।लाइन कॉन्टैक्ट के लिए टू व्हील मेशिंग टूथ सरफेस के साथ, इसकी असर क्षमता कंपित एक्सल ओब्लिक गियर मैकेनिज्म की तुलना में बहुत अधिक है।वर्म ड्राइव सर्पिल ट्रांसमिशन के बराबर है, यह मल्टी-टूथ मेशिंग ट्रांसमिशन है, इसलिए ट्रांसमिशन सुचारू, कम शोर है।और यह सेल्फ-लॉकिंग है, जब वर्म का गाइड एंगल मेशिंग दांतों के बीच के बराबर घर्षण कोण से कम होता है, तो मैकेनिज्म में सेल्फ-लॉकिंग की सुविधा होती है;यह रिवर्स सेल्फ-लॉकिंग का एहसास कर सकता है, यानी वर्म व्हील को चलाने के लिए केवल कीड़ा।इस सुविधा के साथ, भारी मशीनरी में प्रयुक्त कृमि तंत्र सुरक्षा सुरक्षा भूमिका निभा सकता है।
SE21 तकनीकी पैरामीटर्स
उद्गम-स्थान: जिआंगसू, चीन (मुख्यभूमि)
ब्रांड का नाम: हैंगटूओ
स्थिर अक्षीय रेटिंग: 1600 KN
स्टेटिक रेडियल रेटिंग: 640 KN
गतिशील अक्षीय रेटिंग: 385 KN
गतिशील रेडियल रेटिंग: 335 KN
स्थितिः नई
आउटपुट टॉर्क: 16 kNm
गियर अनुपात: 125:1
टिल्टिंग मोमेंट टॉर्क: 205 KN.m
होल्डिंग टॉर्क: 105 KN.m
मोटर: 125CC,160CC,200CC हाइड्रोलिक मोटर
बिक्री के बाद सेवा प्रदान की गई: विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स
एसई मॉडल प्रदर्शन पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टॉर्कः (केएनएम) |
होल्डिंग टॉर्कः (केएनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता | शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) |
स्व ताला | वज़न (किलोग्राम) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0.15 | 66 | -40～+80 | हां | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 204 |
अनुप्रयोग
Hangtuo स्लीविंग ड्राइव और स्लीविंग बियरिंग/रिंग का उपयोग निर्माण उपकरण और ऑटोमेशन रोबोटिक्स सिस्टम, जैसे ट्रक माउंटेड क्रेन, ऑफशोर कार्नेस, एक्सकेवेटर के लिए किया जा सकता है।
