उत्पाद विवरण:
|
| प्रकार: | संलग्न एसई सीरीज | आवेदन: | कार होल्डिंग प्लेटफार्म |
|---|---|---|---|
| चालक: | हाइड्रोलिक मोटर | आईपी ग्रेड: | IP66, IP65 |
| रंग: | के रूप में अनुरोध किया | दक्षता: | 40% |
| नमूना: | SE9 इंच | अनुपात: | 61:1 |
| प्रमुखता देना: | IP65 वर्म गियर स्लीविंग रिंग,वर्म गियर स्लीविंग रिंग 380V,IP65 स्लीविंग बेयरिंग ड्राइव |
||

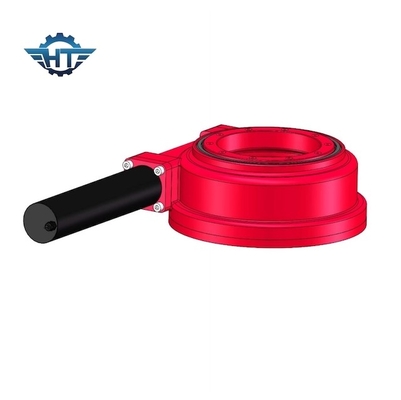

कार होल्डिंग प्लेटफॉर्म को घुमाने के लिए हाइड्रोलिक मोटर के साथ IP66 संलग्न स्लीविंग ड्राइव
संलग्न स्लीविंग ड्राइव विवरण
स्लीविंग ड्राइव उन स्थितियों के लिए एकदम सही हैं जिनमें एक ही गियरबॉक्स से लोड-होल्डिंग और रोटेशनल टॉर्क दोनों की आवश्यकता होती है।विशिष्ट अनुप्रयोगों में सौर ट्रैकर्स, पवन टर्बाइन, उपग्रह और रडार डिश, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर एस, और ऑटोमोटिव लिफ्ट शामिल हैं।
SE7 स्लीविंग ड्राइव तकनीकी पैरामीटर्स
| प्रोडक्ट का नाम | 43Nm 24Vdc गियर मोटर्स के साथ SE7 स्लीविंग ड्राइव |
| आउटपुट टॉर्क | 1750 एनएम;1291.5 फीट। एलबीएस |
| टिल्टिंग मोमेंट टॉर्क | 10500 एनएम;7749 फीट। एलबीएस |
| टोर्क पकड़ना | 13200 एनएम;9741.6 फीट। एलबीएस |
| अक्षीय भार | 132 केएन;29700 पौंड |
| रेडियल लोड | 58 केएन;13050 पौंड |
| मोटर विकल्प | 380V / 220V एसी मोटर;स्टेपर मोटर ;Brushless मोटर |
| उत्पाद शैली | दोहरी धुरी;एकल अक्ष;सीपीवी/एचसीपीवी;सौर डिश;परवलयिक;सौर टावर |
| आवेदन सुविधा | सोलर ट्रैकिंग सिस्टम, इंडस्ट्रियल मशीनर |
एसई मॉडल प्रदर्शन पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टॉर्कः (केएनएम) |
होल्डिंग टॉर्कः (केएनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता | शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) |
स्व ताला | वज़न (किलोग्राम) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0.15 | 66 | -40～+80 | हां | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 204 |
प्रमुख विशेषताऐं
1. एकीकृत स्लीविंग रिंग के साथ रेडी-टू-इंस्टॉल सिस्टम और मौजूदा अनुप्रयोगों में एकीकृत करना आसान है
2. कम रखरखाव लागत
3. अंतरिक्ष बचत प्रतिष्ठानों के लिए कॉम्पैक्ट पैकेज
4. सभी मानक इलेक्ट्रिक मोटर्स और हाइड्रोलिक मोटर्स के लिए फ्लैंग्स के साथ उपलब्ध है
5. कृमि चालित
6. सील रेसवे सिस्टम
7. मॉड्यूलर निर्माण बहुत त्वरित संशोधनों की अनुमति देता है
8. विस्तारित जीवन-आवास जो पूरी तरह से गियरिंग को घेरता है (ग्रीस जलाशय, संदूषण और संपर्क से सुरक्षा)
9. कॉम्पैक्ट डिजाइन में अधिकतम भार क्षमता
