उत्पाद विवरण:
|
| सामग्री: | क्यूटी | आदर्श: | एकल अक्ष 5 इंच |
|---|---|---|---|
| गियर अनुपात: | 37:1 | रेटेड आउटपुट टॉर्क: | 962 एनएम |
| टोर्क पकड़ना: | 30 kNm | झुकाव टोक़: | 6 kNm |
| क्षमता: | 40% | कार्य अस्थायी।: | -30 ℃ ～ + 80 ℃ |
| प्रमुखता देना: | slewing ring drive,worm drive motor |
||

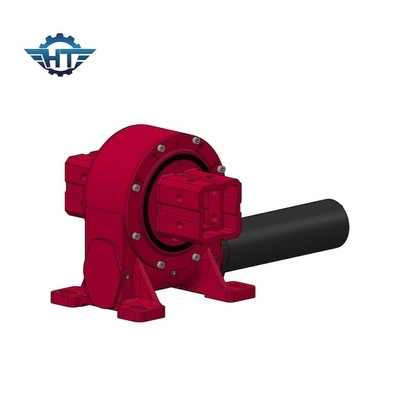

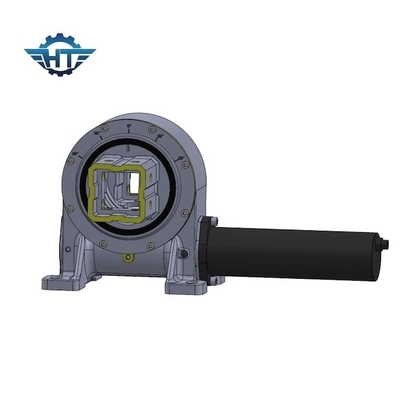

सिंगल एक्सिस जीपीएस सन ट्रैकिंग सिस्टम के लिए संलग्न वीई 5 वर्म गियर स्लीविंग ड्राइव
वर्म गियर स्लीविंग ड्राइव विवरण:
Hangtuo की स्लीविंग ड्राइवकुछ पूर्ण स्पेयर पार्ट्स के साथ आवास, स्लीविंग बेयरिंग, सीलिंग, लिफाफा कीड़ा से बना है।हम स्लीविंग ड्राइव के लिए उपयोग की जाने वाली इलेक्ट्रॉनिक मोटर और हाइड्रोलिक मोटर का भी उत्पादन कर सकते हैं, जो दक्षिणावर्त दिशा और काउंटर क्लॉकवाइज दिशा रोटेशन के लिए चल सकती है।
मॉडल: VE5
उद्गम-स्थान: चांगझौ, चीन
ब्रांड: एचटी
प्रकार: संलग्न
सामग्री: क्यूटी
आउटपुट टॉर्क: 962 एनएम
टिल्टिंग मोमेंट टॉर्क: 6000 एनएम
होल्डिंग टॉर्क: 30 kN.m
स्थिर अक्षीय रेटिंग:16 KN
स्टेटिक रेडियल रेटिंग:27 KN
गियर अनुपात: 37:1
दक्षता: 40%
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
लाभ
1. स्लीविंग रिंग के आधार पर मजबूत पलटने वाला क्षण
2. लिफाफा कृमि ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
