उत्पाद विवरण:
|
| नमूना: | SDE7" | गियर अनुपात: | 57:1 |
|---|---|---|---|
| रेटेड आउटपुट टॉर्क: | 2000 एनएम | टोर्क पकड़ना: | 13500 एनएम |
| झुका हुआ टोक़: | 7500 एनएम | क्षमता: | 40% |
| अक्षीय भार: | 34 केएन | रेडियल भार: | 58 केएन |
| प्रमुखता देना: | hydraulic slew motor,slewing gear |
||

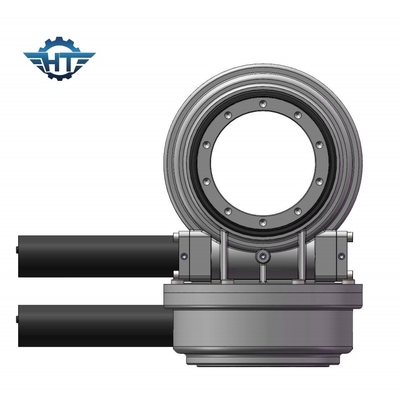

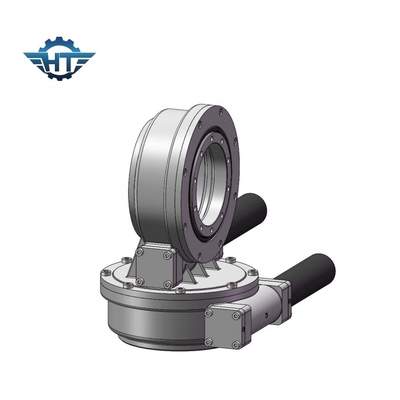

प्लैनेटरी रिड्यूसर के साथ एसडीई डुअल एक्सिस सोलर स्लीव ड्राइव, सोलर ट्रैकर्स के लिए लंबा जीवन
डुअल एक्सिस स्लीविंग ड्राइव विवरण
SDE7 7 इंच डुअल एक्सिस स्लीव ड्राइव उन स्थितियों के लिए बिल्कुल उपयुक्त है, जिनमें सूर्योदय से सूर्यास्त तक हर समय सूर्य की ओर ट्रैक की आवश्यकता होती है।इससे ऊर्जा उत्पादन क्षमता बढ़ सकती है.विशिष्ट अनुप्रयोगों में दोहरी अक्ष सौर ट्रैकर शामिल हैं, इसे उपग्रह और रडार डिश, मशीनों में भी लागू किया जा सकता है जिन्हें दोनों दिशाओं में 360 डिग्री घूमने की आवश्यकता होती है।
एसडीई मॉडल स्लीव ड्राइव तकनीकी प्रदर्शन डेटा
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार(kN) | रेडियल लोड (kN) | क्षमता | परिशुद्धता(°) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
स्लीव ड्राइव सोलर ट्रैकिंग सिस्टम का प्रकार
1) इष्टतम झुकाव निश्चित
कम अक्षांशों पर, कम इष्टतम झुकाव के कारण बिजली उत्पादन में वृद्धि न्यूनतम होती है (जैसा कि 8° में, लगभग कोई वृद्धि नहीं);उच्च अक्षांशों पर, इष्टतम झुकाव बड़ा होता है और उत्पन्न बिजली की मात्रा काफी अधिक होती है (उदाहरण के लिए, 50° पर लगभग 25% तक)
2) समतल एकल अक्ष
यह सूर्य के एक दिन के भीतर घटना कोण के परिवर्तन को ट्रैक करता है, और कम अक्षांशों पर बिजली उत्पादन में वृद्धि की दर उच्च अक्षांशों की तुलना में काफी बेहतर है।आमतौर पर यह माना जाता है कि 30° से कम अक्षांशों के उपयोग के लिए फ्लैट सिंगल एक्सिस ट्रैकिंग अधिक उपयुक्त है।
3) तिरछा एकल अक्ष
यह उच्च अक्षांशों के लिए अधिक उपयुक्त है।
4) दोहरी अक्ष ट्रैकिंग
एक दिन के भीतर और एक वर्ष के भीतर सूर्य के घटना कोण में परिवर्तन की ट्रैकिंग के कारण बिजली उत्पादन में वृद्धि में यह दृष्टिकोण स्पष्ट रूप से सबसे अधिक है।
5) निश्चित समायोज्य
यह प्रकार ब्रैकेट के झुकाव को समायोजित करने के लिए सूर्य के एक वर्ष के भीतर घटना के कोण में परिवर्तन पर आधारित है, इस प्रकार बिजली उत्पादन में वृद्धि प्राप्त होती है
विभिन्न माउंटिंग विधियों के बीच सबसे बुनियादी अंतर उनके द्वारा लाए जाने वाले बिजली उत्पादन में अंतर है।बेशक, प्रारंभिक निवेश और परिचालन रखरखाव लागत में अंतर होगा।
प्लैनेटरी रिड्यूसर छोटे पैकेज में उच्च टॉर्क और समाक्षीय संरेखण के साथ आउटपुट शाफ्ट की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श हैं
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं पर आधारित विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर, स्टेपर मोटर, विद्युत मोटर आदि।
3. RAL कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
