उत्पाद विवरण:
|
| सामग्री: | क्यूटी | नमूना: | एसडीई21" |
|---|---|---|---|
| टोर्क पकड़ना: | 89 kNm | झुकाव टोक़: | 65 kNm |
| क्षमता: | 40% | अक्षीय भार: | 337 kN |
| रेडियल लोड: | 640 kN | रंग: | राल कोड के आधार पर |
| प्रमुखता देना: | slewing ring drive,small slew drive |
||

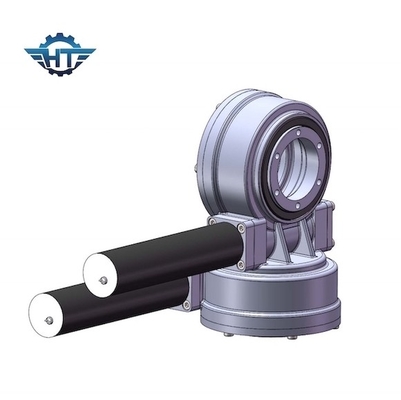

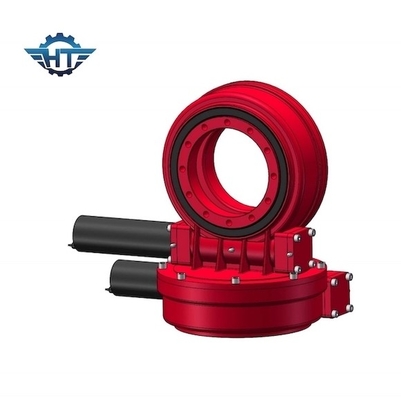

डुअल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए हाई होल्डिंग टॉर्क के साथ कम शोर एसडीई स्लीव ड्राइव गियरबॉक्स
कम शोर एसडीई स्लीव ड्राइव विवरण
डुअल एक्सिस सोलर ट्रैकर में मूविंग प्लेटफॉर्म, फिक्स्ड प्लेटफॉर्म, सीरियल चेन, पैरेलल चेन और ड्राइविंग डिवाइस जैसे डुअल एक्सिस सोलर ट्रैकर स्लीविंग ड्राइव शामिल हैं।मूविंग प्लेटफॉर्म सीरियल चेन द्वारा समर्थित है और समानांतर चेन द्वारा संचालित है, जो एक समानांतर ट्रैकिंग तंत्र का निर्माण करता है।डुअल एक्सिस सोलर ट्रैकर के लिए स्लीव ड्राइव को समानांतर श्रृंखला को गति में चलाने के लिए कॉन्फ़िगर किया गया है ताकि मूविंग प्लेटफॉर्म को ऊर्ध्वाधर और क्षैतिज अक्षों के चारों ओर घूमने के लिए ड्राइव किया जा सके।वर्तमान प्रकटीकरण के दोहरे अक्ष सौर ट्रैकर स्लीविंग ड्राइव में एक बड़ा कार्यक्षेत्र, एक बेहतर ट्रैकिंग प्रदर्शन और उच्च कठोरता, कम ऊर्जा खपत, छोटे ड्राइविंग टोक़ और कम जड़ता आदि के फायदे हैं।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
प्रमुख मापदंडों की शब्दावली
टिल्टिंग मोमेंट टॉर्क: टोक़ लोड की स्थिति और स्लीविंग बेयरिंग के केंद्र के बीच की दूरी से गुणा किया गया भार है।यदि लोड और दूरी से उत्पन्न qorque रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को उलट दिया जाएगा।
रेडियल लोड:स्लीविंग बेयरिंग की धुरी पर लंबवत लोड करें
अक्षीय भार:स्लीविंग बेयरिंग की धुरी के समानांतर लोड करें
टोर्क पकड़ना:यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूम रहा होता है, और पुर्जे क्षतिग्रस्त नहीं होते हैं, तो प्राप्त किए गए अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है।
स्व-लॉकिंग:केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होती है और इस प्रकार इसे सेल्फ-लॉकिंग कहा जाता है।
