उत्पाद विवरण:
|
| सामग्री: | क्यूटी | नमूना: | एसडीई 3 |
|---|---|---|---|
| गियर अनुपात: | 31:1 | उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Hangtuo | रंग: | RAL9006 |
| मोटर विकल्प: | इलेक्ट्रिक और हाइड्रोलिक मोटर | गारंटी: | 5 साल |
| प्रमुखता देना: | slewing ring drive,small slew drive |
||

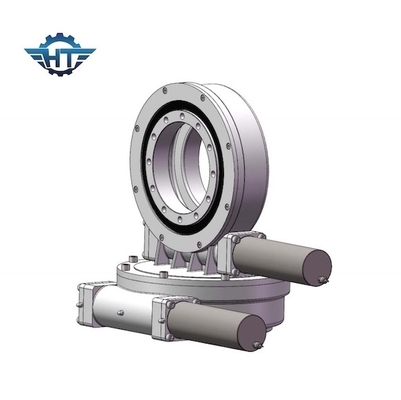

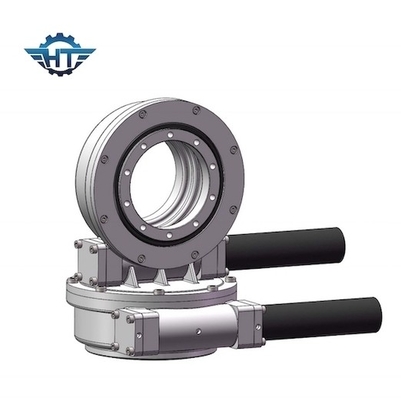

हेलीओस्टेट और डुअल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए SDE3 टॉप प्रिसिजन स्लीव ड्राइव गियरबॉक्स
SDE3 स्लीविंग ड्राइव का त्वरित विवरण
· उद्गम स्थल: चीन (मुख्यभूमि)
· ब्रांड का नाम: हैंगटुओ
· मॉडल संख्या: दोहरी धुरी स्लीविंग ड्राइव
· प्रकार: स्लीव ड्राइव, ड्यूल एक्सिस स्लीविंग ड्राइव
· उत्पाद का नाम: हेलियोस्टैट डुअल एक्सिस स्लीविंग ड्राइव
· आवेदन: हेलीओस्टेट टावर सौर स्टेशन
· मोटर: डीसी या एसी या अन्य
· आकार: 3-21 इंच
· कार्य जीवन: 30 वर्ष
· वारंटी: 36 महीने
· संरक्षण वर्ग: IP55/IP66
· OEM: स्वीकृत
· रंग: अनुरोध के अनुसार
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
हमारे बारे में
Hangtuo Slewing Drive एक पेशेवर स्लीविंग ड्राइव अनुसंधान और विकास निर्माता है, जो व्यापक रूप से नई ऊर्जा (एकल और दोहरी अक्ष PV/CPV/CSP सौर ट्रैकिंग प्रणाली, पवन ऊर्जा), इंजीनियरिंग मशीनरी (फुटपाथ निर्माण मशीनरी, बंदरगाह सुविधाओं और खनन क्षेत्र) पर लागू होती है। ), उपग्रह रिसीवर और अन्य क्षेत्र।
नई प्रस्तुतियों के विकास में लगातार अद्यतन, हमारे स्लीविंग ड्राइव को पारंपरिक बिंदु संपर्क से सतह संपर्क तक, स्लीविंग रिंग और ऑवरग्लास वर्म शाफ्ट के साथ डिज़ाइन किया गया है, जिसमें उच्च रेडियल असर के लिए मजबूत आउटपुट टॉर्क, स्मूथ रोटेशन और वियर-रेसिस्टेंट का लाभ है। और अक्षीय भार और झुकाव पल टोक़।
हमारी कंपनी में 3 '' से 25 '' (रेसवे व्यास) के निर्माण के प्रकार के मॉडल हैं। नई ऊर्जा और इंजीनियरिंग मशीनरी अनुप्रयोग के लिए विशेष आवश्यकता को पूरा करने के लिए स्लीविंग ड्राइव को अनुकूलित किया जा सकता है। हमारे उत्पादन को विदेशों में ग्राहकों द्वारा चुना जा रहा है और विश्वसनीय गुणवत्ता और प्रतिष्ठा के साथ घर।
टिप्पणी: अधिक विस्तृत आयामों और मापदंडों के लिए उपरोक्त आयामों और मापदंडों को अद्यतन या समायोजित किया जा सकता है, कृपया हमारे बिक्री चित्र देखें।
