उत्पाद विवरण:
|
| सामग्री: | क्यूटी | नमूना: | एसडीई7 |
|---|---|---|---|
| टाइप: | कीड़ा और कीड़ा | गारंटी: | 3 साल |
| तकनीकी सहायता: | संपूर्ण जीवन | आवेदन पत्र: | पीवी ट्रैकिंग सिस्टम |
| अनुपात: | 57:1 | जीवन काल: | 30 साल |
| प्रमुखता देना: | slewing ring drive,worm drive motor |
||

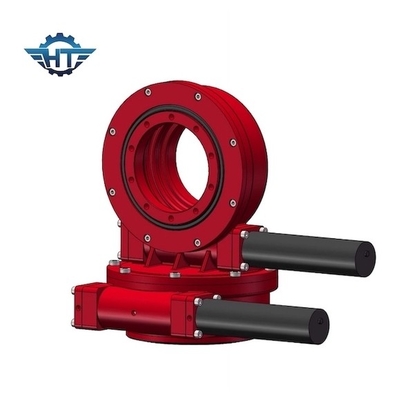

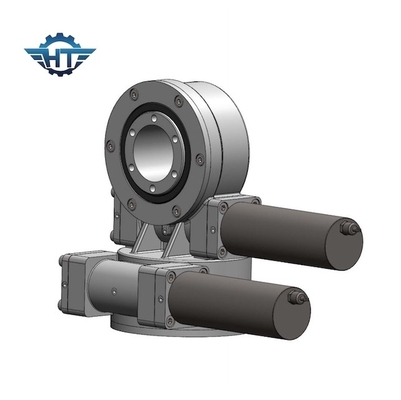

थर्मल पावर प्लांट और पीवी ट्रैकिंग सिस्टम के लिए बाहरी उपयोग IP66 डुअल एक्सिस स्लीव ड्राइव
डुअल एक्सिस स्लीव ड्राइव विवरण
स्लीविंग ड्राइव एक गियरबॉक्स है जो रेडियल और अक्षीय भार को सुरक्षित रूप से पकड़ सकता है, साथ ही घूर्णन के लिए एक टोक़ संचारित कर सकता है।रोटेशन एक ही धुरी में हो सकता है, या एक साथ कई अक्षों में हो सकता है। स्लीविंग ड्राइव गियरिंग, बियरिंग्स, सील्स, हाउसिंग, मोटर और अन्य सहायक घटकों के निर्माण और उन्हें एक तैयार गियरबॉक्स में असेंबल करके बनाए जाते हैं।स्लीविंग ड्राइव व्यापक रूप से मॉड्यूलर ट्रेलरों, क्रेनों, टिम्बर ग्रैब इक्विपमेंट, एरियल वर्किंग प्लेटफॉर्म, सोलरट्रैकिंग सिस्टम्स विंड पावर सिस्टम आदि में लागू किया जाता है। स्लीविंग ड्राइव उच्च-अक्षांश क्षेत्रों के लिए उपयुक्त है और बिजली उत्पादन की दक्षता में 35% से अधिक की वृद्धि होगी, जो सौर ऊर्जा उत्पादन प्रणाली की दक्षता में उल्लेखनीय रूप से सुधार।
क्षैतिज सिंगल-एक्सिस सोलर ट्रैकिंग सिस्टम के लिए, सोलर पैनल का मुख्य शाफ्ट डिक्लेरेशन एंगल को ठीक से ट्रैक करने के लिए एंगल को एडजस्ट करेगा।इस प्रकार की स्लीविंग ड्राइव केवल निम्न अक्षांश क्षेत्र के लिए लागू होती है।
स्लीविंग बेयरिंग को अपने मुख्य घटक के रूप में अपनाकर, स्लीविंग ड्राइव अक्षीय बल, रेडियल बल और झुकाव पल को एक साथ सहन कर सकता है।सोलर ट्रैकिंग सिस्टम में स्लीविंग ड्राइव का व्यापक रूप से उपयोग किया जाता है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
स्लीविंग ड्राइव का उचित आकार कैसे चुनें?
न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए स्लीविंग ड्राइव का उचित आकार चुनना लागत प्रभावी समाधान प्राप्त करने में महत्वपूर्ण भूमिका निभाता है।
उपयुक्त स्लीविंग ड्राइव का चयन करने के लिए कृपया हमें निम्नलिखित जानकारी दें:
1. आवेदन
2. आउटपुट टोक़ की आवश्यकता है।यदि आपके पास उस डेटा का स्पष्ट विचार नहीं है, तो बस हमें लोड बताएं, उदाहरण के लिए, हमारे स्लीविंग ड्राइव पर पैनलों का वजन और बढ़ते ब्रैकेट।
3. पिछले 10 वर्षों में आपके क्षेत्र में लोड आयाम और सबसे बड़ी हवा जो यह गणना करने के लिए उपयोग की जाती है कि क्या हमारे द्वारा अनुशंसित ड्राइव बड़ी हवा आने पर अधिकतम भार वहन कर सकती है।
4. आपके लिए आवश्यक आउटपुट गति जो हमें आपके लिए उपयुक्त मोटरों की सिफारिश करने में मदद करेगी।
5. अन्य सूचनाएं जैसे बैकलैश, आईपी ग्रेड डिमांड आदि
आवेदन पत्र
सोलर ट्रैकिंग सिस्टम को हॉरिजॉन्टल सिंगल-एक्सिस सोलर ट्रैकिंग सिस्टम, टिल्टेड सिंगल-एक्सिस ट्रैकर और डुअल एक्सिस सोलर ट्रैकिंग सिस्टम में बांटा गया है।
सोलर ट्रैकिंग सिस्टम में उपयोग की जाने वाली स्लीपिंग ड्राइव मुख्य रूप से सिंगल एक्सिस (एसई सीरीज), डुअल एक्सिस (एसडीई सीरीज) और वर्टिकल टाइप (वीई सीरीज) हैं।और सबसे आम इस्तेमाल किए जाने वाले मॉडल SE3, SE5, SE7, SE9 हैं;एसडीई3, एसडीई7, वीई7, वीई9.
