उत्पाद विवरण:
|
| सामग्री: | क्यूटी | आदर्श: | एसडीई5 |
|---|---|---|---|
| गियर अनुपात: | 57:1R | आउटपुट टॉर्क: | 0.8 kNm |
| टोर्क पकड़ना: | 6 kNm | झुकाव टोक़: | 9.2 kNm |
| क्षमता: | 40% | कार्य अस्थायी।: | -30℃～+120℃ |
| प्रमुखता देना: | slewing ring drive,worm drive motor |
||

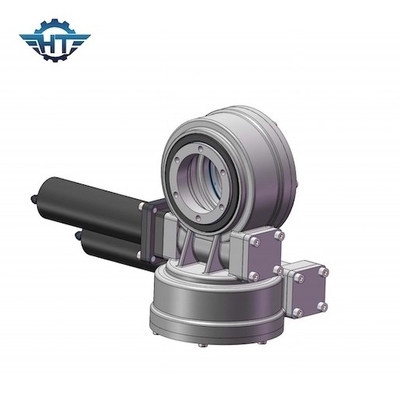

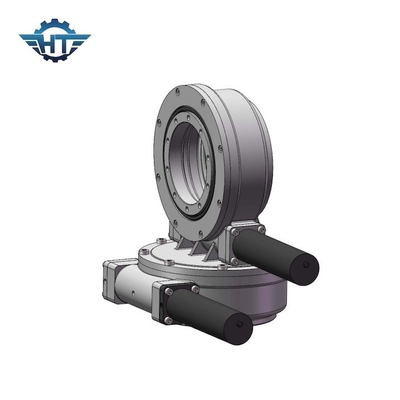

सौर ट्रैकिंग सिस्टम और सैटेलाइट के लिए संलग्न आवास 5 इंच वर्म गियर स्लीविंग ड्राइव
वर्म गियर स्लीविंग ड्राइव विवरण
स्लीव ड्राइव स्लीव बियरिंग्स का एक उन्नत उत्पाद है, जो आमतौर पर वर्म, टर्बो-टाइप स्लीव बियरिंग्स, हाउसिंग और पावर रिसोर्स से बना होता है।आवास जो उच्च गुणवत्ता वाले कास्ट स्टील का उपयोग करते हैं, उनमें बहुत अधिक ताकत होती है, वर्म गियर 42CrMo और ग्लो आयन नाइट्राइडिंग का उपयोग करता है, इसकी पहनने की प्रतिरोध शक्ति अधिक होती है, कठोरता मजबूत होती है और घरेलू पारंपरिक गैस नाइट्राइडिंग 50Mn सामग्री और अन्य घरेलू लिफाफा की तुलना में लंबे समय तक सेवा जीवन होता है। कीड़ा।वास्तविक संचालन प्रक्रिया में, ट्रांसमिशन असर घटक के रूप में स्लीविंग ड्राइव को महान अक्षीय बल, रेडियल बल और पलटने वाले क्षण को सहन करना पड़ता है।उपयोग की आवश्यकताओं को पूरा करने के लिए, सौर थर्मल स्लीविंग ड्राइव को अत्यधिक उच्च स्लीविंग सटीकता के साथ पर्याप्त ताकत और कठोरता सुनिश्चित करने की आवश्यकता होती है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
टिप्पणी: अधिक विस्तृत आयामों और मापदंडों के लिए उपरोक्त आयामों और मापदंडों को अद्यतन या समायोजित किया जा सकता है, कृपया हमारे बिक्री चित्र देखें।
लाभ
1. स्लीविंग रिंग के आधार पर मजबूत पलटने वाला क्षण
2. लिफाफा कृमि ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
