उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | एसडीई3 |
|---|---|---|---|
| गियर विकल्प: | बाहरी गियर्स | बाहर व्यास: | 3 से 25 इंच |
| गारंटी: | 3 साल | ओईएम: | उपलब्ध |
| तकनीकी सहायता: | संपूर्ण जीवन | आवेदन पत्र: | सौर ट्रैकिंग प्रणाली |
| प्रमुखता देना: | slewing ring drive,worm drive motor |
||

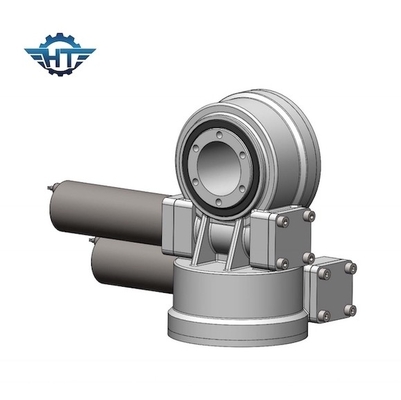

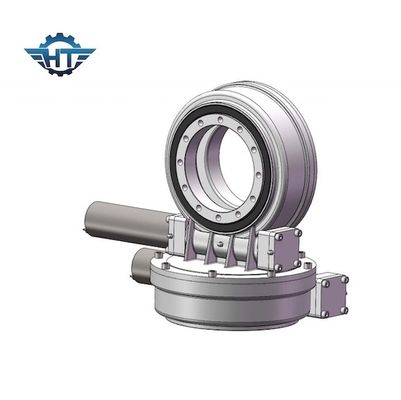

IP66 डुअल एक्सिस स्लीव ड्राइव SDE3 वर्म गियर स्लीव ड्राइव सोलर ट्रैकिंग सिस्टम के लिए
डुअल एक्सिस स्लीव ड्राइव विवरण
वर्म गियर स्लीव ड्राइव की सामान्य समस्याओं के कारण
1. रेड्यूसर गर्म होता है और तेल लीक करता है।दक्षता में सुधार करने के लिए, वर्म गियर रेड्यूसर आमतौर पर गैर-लौह धातुओं का उपयोग वर्म गियर के रूप में करता है, वर्म कठिन स्टील का उपयोग होता है।क्योंकि यह एक स्लाइडिंग घर्षण ड्राइव है, ऑपरेशन अधिक गर्मी पैदा करेगा, ताकि अंतर के थर्मल विस्तार के हिस्सों और मुहरों के बीच रेड्यूसर, ताकि समन्वय सतह में एक अंतर बनाने के लिए, स्नेहक तरल में वृद्धि के कारण तापमान का पतला होना, रिसाव का कारण बनना आसान है।
इस स्थिति के चार मुख्य कारण हैं:
1) सामग्री का टकराव अनुचित है,
2) जालीदार घर्षण सतह की सतह की खराब गुणवत्ता,
3) चिकनाई तेल जोड़ने का गलत विकल्प;
4) विधानसभा की गुणवत्ता और पर्यावरण का उपयोग खराब है।
2. कृमि गियर पहनना।वर्म व्हील आमतौर पर टिन कांस्य, युग्मित कृमि सामग्री का उपयोग 45 स्टील के साथ HRC4555, या 40Cr कठोर HRC5055 को वर्म ग्राइंडर के माध्यम से खुरदरापन Ra0.8μm तक पीसने के बाद करता है।सामान्य ऑपरेशन के दौरान गियरबॉक्स पहनने में धीमा होता है, और कुछ रेड्यूसर का उपयोग 10 से अधिक वर्षों तक किया जा सकता है।यदि पहनना तेज है, तो हमें इस बात पर विचार करना चाहिए कि क्या चयन सही है, क्या अधिभार संचालन है, साथ ही कृमि सामग्री, असेंबली गुणवत्ता या संचालन वातावरण और अन्य कारण हैं।
3. छोटे परोक्ष गियर पहनते हैं।आम तौर पर रेड्यूसर की ऊर्ध्वाधर स्थापना में होता है, मुख्य रूप से जोड़ा गया स्नेहक और तेल प्रकार की मात्रा से संबंधित होता है।लंबवत स्थापित होने पर अपर्याप्त मात्रा में स्नेहन तेल का कारण बनना आसान है।जब ऑपरेशन बंद हो गया, मोटर स्लीव ड्राइव के बीच तेल की कमी हो गई, तो गियर को उचित स्नेहन सुरक्षा नहीं मिल सकी।जब रिड्यूसर शुरू होता है, तो प्रभावी स्नेहन की कमी के कारण गियर यांत्रिक रूप से खराब हो जाते हैं या क्षतिग्रस्त भी हो जाते हैं।
4. वर्म बेयरिंग क्षतिग्रस्त हो गए हैं।
विफलता की स्थिति में, भले ही गियरबॉक्स अच्छी तरह से सील हो, अक्सर यह पाया जाता है कि रेड्यूसर में गियर तेल पायसीकारी है, असर जंग, जंग, क्षति।ऐसा इसलिए है क्योंकि ऑपरेशन की अवधि के बाद, पानी के साथ मिश्रित पानी के संघनन के बाद गियर तेल का तापमान बढ़ जाता है और ठंडा हो जाता है।बेशक, यह असर गुणवत्ता और असेंबली प्रक्रिया से भी निकटता से संबंधित है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
स्लीव ड्राइव की आम समस्याओं का समाधान
1. विधानसभा की गुणवत्ता की गारंटी।आप कुछ विशेष उपकरण खरीद या बना सकते हैं।रिड्यूसर के पुर्जों को अलग और स्थापित करते समय, हथौड़ों जैसे अन्य उपकरणों से टकराने से बचने की कोशिश करें।गियर और वर्म गियर को बदलते समय, मूल भागों का उपयोग करने और उन्हें जोड़े में बदलने का प्रयास करें;आउटपुट शाफ्ट को असेंबल करते समय, टॉलरेंस फिट पर ध्यान दें;पहनने और जंग को रोकने के लिए या क्षेत्र के पैमाने से मेल खाने के लिए खोखले शाफ्ट की रक्षा के लिए एक रिलीज एजेंट या लाल दान तेल का उपयोग करें, जिसे रखरखाव के दौरान अलग करना मुश्किल है।
2. स्नेहक और योजक का चयन।वर्म गियर स्लीव ड्राइव आमतौर पर 220# गियर ऑयल का उपयोग करता है।भारी भार वाले भारी-भरकम ट्रकों के लिए, बार-बार शुरू होने और खराब उपयोग के माहौल के लिए, कुछ चिकनाई वाले तेल योजक का उपयोग गियर तेल को अभी भी गियर की सतह का पालन करने के लिए किया जा सकता है जब रेड्यूसर चलना बंद कर देता है, सुरक्षा बनाता है।स्टार्ट-अप पर भारी भार, कम गति, उच्च टोक़ और धातुओं के बीच सीधे संपर्क को रोकने के लिए झिल्ली का गठन।एडिटिव में सील को नरम और लोचदार रखने के लिए एक सील नियामक और एक रिसाव निवारक होता है, जो प्रभावी रूप से तेल रिसाव को कम करता है।
3. स्लीव ड्राइव की माउंटिंग स्थिति का चयन।यदि संभव हो, तो लंबवत स्थापित न करें।जब लंबवत रूप से स्थापित किया जाता है, तो चिकनाई वाले तेल की मात्रा क्षैतिज स्थापना की तुलना में बहुत अधिक होती है, जिससे गर्मी पैदा हो सकती है और रेड्यूसर का तेल रिसाव हो सकता है।
4. एक स्नेहन रखरखाव प्रणाली स्थापित करें।स्नेहन कार्य के "पांच-सेट" सिद्धांत के अनुसार रेड्यूसर को बनाए रखा जा सकता है।प्रत्येक स्लीव ड्राइव में एक जिम्मेदार व्यक्ति होता है जो नियमित रूप से जांच करता है और यह पता लगाता है कि तापमान में वृद्धि स्पष्ट है या नहीं।यदि तापमान 40°C से अधिक है या तेल का तापमान 80°C से अधिक है, तो तेल की गुणवत्ता गिर जाएगी।जब तेल में अधिक कॉपर पाउडर पाया जाता है और असामान्य शोर उत्पन्न होता है, तो इसका उपयोग करना तुरंत बंद कर दें, समय पर इसकी मरम्मत करें, इसका निवारण करें और तेल को बदल दें।ईंधन भरते समय, यह सुनिश्चित करने के लिए तेल की मात्रा पर ध्यान दें कि गियर इकाई ठीक से चिकनाई है।
