उत्पाद विवरण:
|
| उत्पत्ति का स्थान: | चांगझौ, चीन | समारोह: | उच्च बैकहोल्डिंग टोक़ |
|---|---|---|---|
| सुरक्षा: | IP66, संलग्न | टाइप: | वीई6 |
| सामग्री: | 42CrMo या 50Mn | गारंटी: | 5~10 वर्ष |
| आवेदन पत्र: | सौर पैनल ट्रैकिंग सिस्टम | रंग: | ग्राहक की आवश्यकता |
| प्रमुखता देना: | 3" Worm Gear Slew Drive,IP66 Worm Gear Slew Drive,slew drive for solar tracker |
||

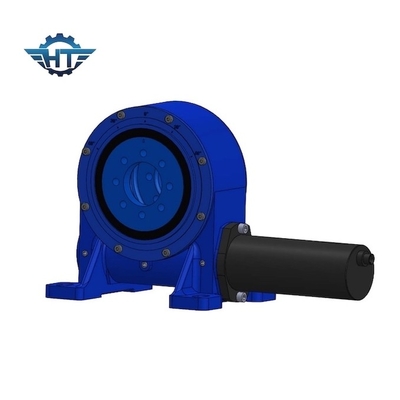

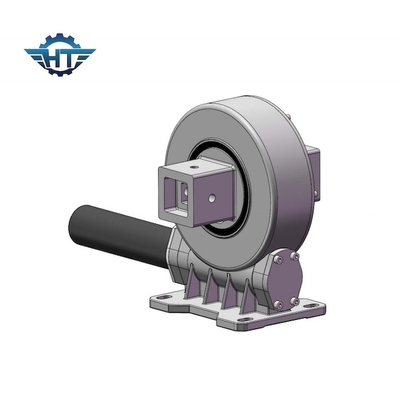

IP66 सोलर पैनल ट्रैकिंग सिस्टम के लिए VE3 वर्टिकल स्मॉल मोटर स्लीविंग ड्राइव
वर्टिकल स्मॉल मोटर स्लीविंग ड्राइव विवरण:
VE6 स्लीविंग ड्राइव एक आधा गियर और लिमिट स्टॉप है जिसके अंदर सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए डिज़ाइन किया गया है।हमारे स्लीविंग ड्राइव अधिकतम गियर टॉर्क और सबसे आसान रोटेशन के लिए ऑवरग्लास वर्म तकनीक से संचालित हैं।
स्टैंडर्ड स्लीव ड्राइव एक ओपन हाउसिंग और सिंगल सेल्फ लॉकिंग ऑवरग्लास वर्म शाफ्ट से सुसज्जित हैं।एक बार जब पावर स्रोत इनपुट न्यूट्रल में वापस आ जाता है, तो वर्म शाफ्ट किसी बाहरी ब्रेकिंग डिवाइस की आवश्यकता के बिना लोड को स्थिति में लॉक कर देगा।
वीई मॉडल प्रदर्शन पैरामीटर्स
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | प्रेसिजन (डिग्री) | प्रेसिजन (डिग्री) | आईपी | स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | 0.1 | 66 | हाँ | 12 किलो |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | 0.1 | 66 | हाँ | 18 किलो |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | 0.1 | 66 | हाँ | 32 किग्रा |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | 0.1 | 66 | हाँ | 28 किग्रा |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | 0.1 | 66 | हाँ | 52 किग्रा |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | 0.1 | 66 | हाँ | 65 किग्रा |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | 0.1 | 66 | हाँ | 88 किग्रा |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | 0.1 | 66 | हाँ | 135 किग्रा |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | 0.1 | 66 | हाँ | 192 किग्रा |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | 0.1 | 66 | हाँ | 251 किग्रा |
अनुप्रयोग
विशिष्ट स्लीव ड्राइव अनुप्रयोगों में सौर उद्योग शामिल हैंustry, ट्रक क्रेन, मैन लिफ्ट्स, और यूटिलिटी इक्विपमेंट, हाइड्रोलिक अटैचमेंट, ऑयल टूल इक्विपमेंट, मरीन क्रेन्स, टायर हैंडलर्स, डिगर एस और ऑटोमोटिव लिफ्ट्स, लेकिन स्लीव ड्राइव्स का इस्तेमाल लोड होल्डिंग और रोटेशनल क्षमता की आवश्यकता वाले कई अन्य अनुप्रयोगों में किया जाता है।हम अलग-अलग मोमेंट लोड कैपेसिटी के साथ अलग-अलग स्लीव ड्राइव मॉडल पेश करते हैं।
