| Brand Name: | HangTuo |
| Model Number: | एसडीई7" |
| MOQ: | एक टुकड़ा |
| कीमत: | USD 398~456/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

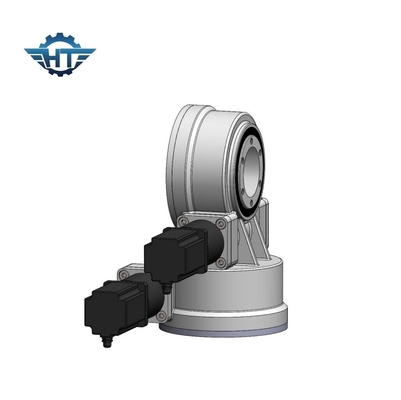

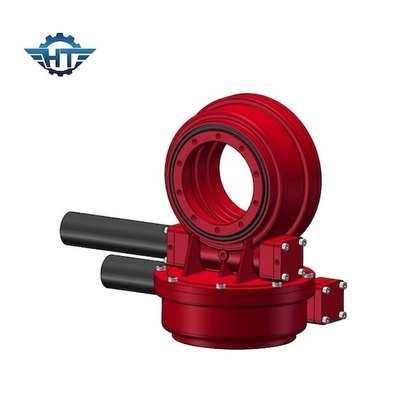

मल्टी टूथ कॉन्टैक्ट और 24V मोटर के साथ सोलर ट्रैकर के लिए वर्म गियर डुअल एक्सिस स्लीव ड्राइव
डुअल एक्सिस स्लीव ड्राइव विवरण
डुअल-एक्सिस स्लीविंग ड्राइव्स के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर्स हैं, जैसे कि हेलियोस्टैट्स और कंसंट्रेट फोटोवोल्टिक्स (सीपीवी), और सैटेलाइट या रडार डिश।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोटिक आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
सोलर ट्रैकर ड्यूल एक्सिस स्लीव ड्राइव ड्यूल एक्सिस सोलर ट्रैकिंग अनुप्रयोगों में सही समाधान है।
डुअल एक्सिस स्लीव ड्राइव में स्लीव ड्राइव के साथ तीन प्रकार के समाधान हैं:
सामान्य तौर पर, आसान ब्रैकेट संरचना के लिए, sde स्लीव ड्राइव सही समाधान होगा, लेकिन अन्य दो भी बहुत लोकप्रिय हैं।
दो एसई स्लीव ड्राइव
एक एसई स्लीव ड्राइव और एक वीई स्लीव ड्राइव
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर्स
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
PV . में लागू स्लीव ड्राइव्स
| प्रोडक्ट का नाम | SDE7 स्लीविंग ड्राइव |
| आउटपुट टॉर्क | 980 एनएम;723 फीट। एलबीएस |
| मैक्स आउटपुट टॉर्क | 1938 एनएम;1429 फीट। एलबीएस |
| टिल्टिंग मोमेंट टॉर्क | 7000 एनएम;5163 फीट। एलबीएस |
| टोर्क पकड़ना | 13200 एनएम;9736 फीट। एलबीएस |
| स्थिर अक्षीय रेटिंग | 133.20 केएन;29943 एलबी |
| स्टेटिक रेडियल रेटिंग | 53 केएन;11977 पौंड |
| गतिशील अक्षीय रेटिंग | 31.90 केएन;7171 पौंड |
| गतिशील रेडियल रेटिंग | 27.91 केएन;6274 पौंड |
| मोटर विकल्प | 12 वी / 24 वी मोटर;स्टेपर मोटर ;Brushless मोटर |
| उत्पाद शैली | दोहरी धुरी;एकल अक्ष;सीपीवी/एचसीपीवी;सौर डिश;परवलयिक;सौर टावर |
| आवेदन सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनरी |
| सौर मंडल वर्ग मीटर | 30 |
विशेषताएँ
1. सौर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2. लिफाफा कृमि ड्राइव अंदर
3. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
4. सेल्फ-लॉकिंग फंक्शन
