उत्पाद विवरण:
|
सामग्री: | क्यूटी | नमूना: | एसडीई7" |
---|---|---|---|
गियर अनुपात: | 57:1 | क्षमता: | 40% |
मानक रंग: | आरएएल 9006 | स्व ताला: | हाँ |
गारंटी: | 5~10 साल | आवेदन पत्र: | उपग्रह एंटीना |
प्रमुखता देना: | slewing ring drive,worm drive motor |

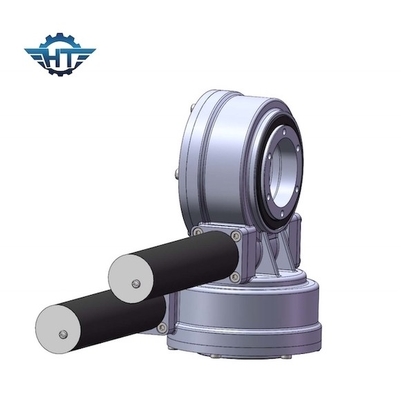

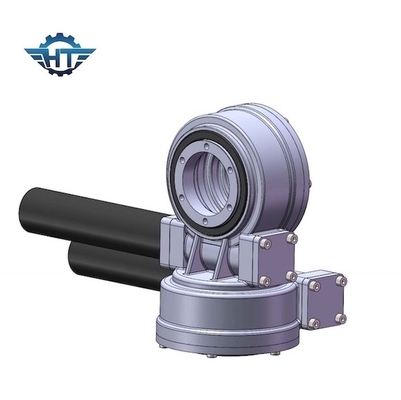

सैटेलाइट एंटीना के लिए 24VDC गियर मोटर या नेमा के साथ 7 इंच दो एक्सिस स्मॉल स्लीव ड्राइव;
दो एक्सिस स्मॉल स्लीव ड्राइव विवरण
वर्म गियर स्लीव ड्राइव में बेहतर सुरक्षात्मक प्रदर्शन, बेहतरीन ट्रांसमिशन टॉर्क, बेहतर प्रभाव प्रतिरोध और लंबे कामकाजी जीवन की सुविधा है।डुअल-एक्सिस स्लीविंग ड्राइव्स के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर्स हैं, जैसे सीएसपी (हेलीओस्टैट्स, जिसे टॉवर भी कहा जाता है), केंद्रित फोटोवोल्टिक (सीपीवी), सैटेलाइट एंटीना या रडार डिश।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोटिक आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।सोलर ट्रैकर ड्यूल एक्सिस स्लीव ड्राइव ड्यूल एक्सिस सोलर ट्रैकिंग अनुप्रयोगों में सही समाधान है।
स्लीव ड्राइव्स सैटेलाइट एंटीना में लागू होते हैं
प्रोडक्ट का नाम | SDE7 स्लीविंग ड्राइव |
आउटपुट टॉर्क | 980 एनएम;723 फीट। एलबीएस |
मैक्स आउटपुट टॉर्क | 1938 एनएम;1429 फीट। एलबीएस |
टिल्टिंग मोमेंट टॉर्क | 7000 एनएम;5163 फीट। एलबीएस |
टोर्क पकड़ना | 13200 एनएम;9736 फीट। एलबीएस |
स्थिर अक्षीय रेटिंग | 133.20 केएन;29943 एलबी |
स्टेटिक रेडियल रेटिंग | 53 केएन;11977 पौंड |
गतिशील अक्षीय रेटिंग | 31.90 केएन;7171 पौंड |
गतिशील रेडियल रेटिंग | 27.91 केएन;6274 पौंड |
मोटर विकल्प | 12 वी / 24 वी मोटर;स्टेपर मोटर ;Brushless मोटर |
उत्पाद शैली | दोहरी धुरी;एकल अक्ष;सीपीवी/एचसीपीवी;सौर डिश;परवलयिक;सौर टावर |
आवेदन सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनरी |
सौर मंडल वर्ग मीटर | 30 |
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर्स
एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40~+80 | हाँ | 25 किलो |
5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40~+80 | हाँ | 34 किग्रा |
7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40~+80 | हाँ | 56किग्रा |
9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40~+80 | हाँ | 92 किग्रा |
12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40~+80 | हाँ | 160 किग्रा |
14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40~+80 | हाँ | 224 किग्रा |
17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40~+80 | हाँ | 320 किग्रा |
21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40~+80 | हाँ | 492किग्रा |
25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40~+80 | हाँ | 705 किग्रा |
आवेदन पत्र
दोहरी धुरी सौर ट्रैकिंग प्रणाली
प्रेसिजन उपकरण
सीपीवी
व्यंजन
उपग्रह एंटीना
