उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | एसडीई17 |
|---|---|---|---|
| ओईएम: | उपलब्ध | घुमाएँ प्रकार: | दो अक्ष |
| स्थापना वेबसाइट: | छत और मैदान | आउटपुट टॉर्क: | 9460 एनएम |
| झुकाव टोक़: | 67000 एनएम | टोर्क पकड़ना: | 53040 एनएम |
| प्रमुखता देना: | एसडीई 17 वर्म गियर स्लीव ड्राइव,टू एक्सिस सोलर स्लीव ड्राइव,गियर मोटर के साथ सोलर स्लीव ड्राइव |
||

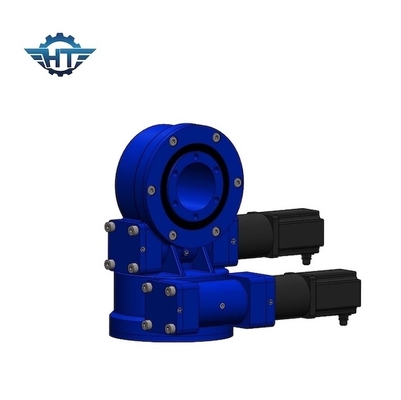

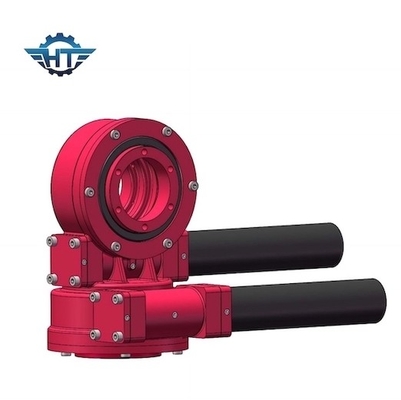

डुअल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए गियर मोटर के साथ SDE17 वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीव ड्राइव विवरण:
सौर ट्रैकिंग प्रणाली एक फोटोवोल्टिक प्रणाली है जो स्वचालित रूप से सूर्य को ट्रैक कर सकती है और समग्र बिजली उत्पादन को बढ़ा सकती है, जो फोटोथर्मल और फोटोवोल्टिक बिजली उत्पादन की प्रक्रिया में यांत्रिक और विद्युत नियंत्रण इकाई प्रणाली की फोटोइलेक्ट्रिक रूपांतरण दक्षता में सुधार करने के लिए सूर्य के प्रकाश के उपयोग को अनुकूलित करती है, जिसमें शामिल हैं : ड्राइव संरचना (रोटरी रेड्यूसर, इलेक्ट्रिक पुश रॉड, वर्म गियर और वर्म, इत्यादि), नियंत्रक, ट्रैकिंग ब्रैकेट, सेंसर (झुकाव सेंसर, सीमा सेंसर), इत्यादि। बिजली उत्पादन बढ़ाने के लिए सौर माउंटिंग सिस्टम की तुलना में दोहरी धुरी सौर ट्रैकर 30 ~ 50%।सोलर माउंटिंग सिस्टम की तुलना में सिंगल एक्सिस सोलर ट्रैकर बिजली उत्पादन 15 ~ 30% बढ़ाने के लिए।डुअल एक्सिस स्लीव ड्राइव्स को ड्यूल एक्सिस सोलर ट्रैकिंग सिस्टम में लगाया जाता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
एसडीई17 . के पैरामीटर्स
|
प्रयोग |
दोहरी सौर ट्रैकिंग प्रणाली के लिए प्रयुक्त |
|
अक्ष की संख्या |
दोहरी धुरी |
|
आकार |
17 इंच |
|
प्रमाणीकरण |
सीई / आईएसओ |
|
डिलीवरी की तारीख |
15 दिनों के भीतर |
|
आउटपुट टॉर्क |
9460 एनएम |
|
झुकाव टोक़ |
67000 एनएम |
|
बैक होल्डिंग टॉर्क |
53040 एनएम |
|
गियर अनुपात |
102:1 |
|
सेवा जीवन |
30 साल |
|
सुरक्षा स्तर |
आईपी65 |
पैकेजिंग और परिवहन
सभी स्लीव ड्राइव्स को फ्यूमिग्रेशन-फ्री वुडन केस के साथ पैक किया जाएगा।
नमूना और छोटे कार्गो परिवहन के लिए समुद्री परिवहन, हवाई परिवहन, सड़क परिवहन, टीएनटी, डीएचएल, यूपीएस, ईएमएस, फेडेक्स, आदि जैसे एक्सप्रेस का समर्थन करें।
बढ़ते सुझाव
1. क्षैतिज स्थापना
बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में अज़ीमुथ अक्ष के लंबवत स्लीविंग ड्राइव को माउंट करने की सलाह दी जाती है
2. लंबवत स्थापना
यह सलाह दी जाती है कि यदि आवश्यक हो तो सौर अनुप्रयोगों में निम्नलिखित तस्वीर का जिक्र करते हुए स्लीविंग ड्राइव को माउंट करें।
