उत्पाद विवरण:
|
| सामग्री: | क्यूटी | नमूना: | दोहरी धुरी |
|---|---|---|---|
| विशेषता: | जल्दी स्थापना | मोटर: | 24 वी |
| आवेदन पत्र: | डुअल एक्सिस सोलर ट्रैकिंग सिस्टम | मूल: | चीन |
| जीवनकाल: | 30 साल | काम का समय: | चौबीस घंटे |
| प्रमुखता देना: | प्लैनेटरी मोटर सोलर ट्रैकर स्लीव ड्राइव,24VDC वर्म सोलर ट्रैकर स्लीव ड्राइव,डुअल एक्सिस ट्रैकिंग सिस्टम स्लीव ड्राइव |
||

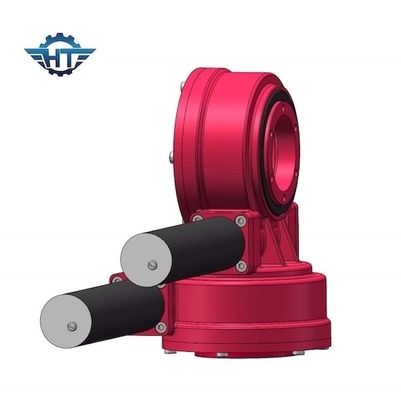

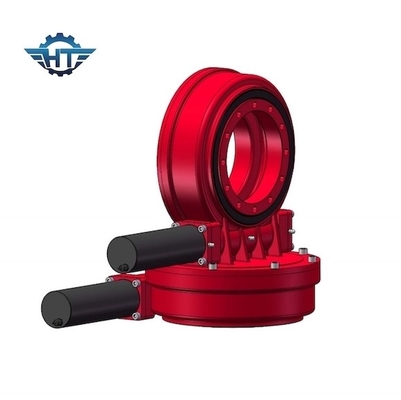

डुअल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए 24VDC प्लैनेटरी मोटर के साथ बाईक्सियल वर्म स्लीव ड्राइव
द्विअक्षीय कृमि स्लीव ड्राइव विवरण:
स्लीविंग बेयरिंग को भी कहा जाता है: स्लीविंग रिंग बेयरिंग / टर्नटेबल बेयरिंग / स्लीविंग रिंग आदि। स्लीविंग रिंग बियरिंग्स अक्षीय, रेडियल और मोमेंट लोड को एकल या संयोजन में और किसी भी दिशा में समायोजित कर सकते हैं।वे एक आवास या शाफ्ट पर नहीं, बल्कि सीधे बैठने की सतह पर लगे होते हैं।आंतरिक और बाहरी रिंग को बढ़ते छेद के साथ आपूर्ति की जाती है।दोनों रिंगों में इंटीग्रल गियर हो सकते हैं।उन्हें स्लीविंग रिंग और टेबलटॉप बियरिंग के रूप में भी जाना जाता है।स्लीविंग रिंग बेयरिंग दोलन (स्लीविंग) के साथ-साथ घूर्णन गति भी कर सकता है।उनका उपयोग गियर के बिना या आंतरिक या बाहरी गियर के साथ किया जा सकता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
एसडीई7 . के पैरामीटर्स
|
प्रयोग |
दोहरी सौर ट्रैकिंग प्रणाली के लिए प्रयुक्त |
|
अक्ष की संख्या |
दोहरी धुरी |
|
आकार |
7 इंच |
|
प्रमाणीकरण |
सीई / आईएसओ |
|
डिलीवरी की तारीख |
15 दिनों के भीतर |
|
आउटपुट टॉर्क |
2000 एनएम |
|
झुकाव टोक़ |
13500 एनएम |
|
बैक होल्डिंग टॉर्क |
13200 एनएम |
|
गियर अनुपात |
57:1 |
|
सेवा जीवन |
30 साल |
|
सुरक्षा स्तर |
IP66 |
| स्व ताला | हाँ |
| क्षमता | 40% |
| वज़न | 21 किलो |
स्लीविंग ड्राइव के अनुप्रयोग
सौर ऊर्जा, खनन मशीन,निर्माण उपकरण,बंदरगाह उत्थापन मशीन, बंदरगाह तेल हस्तांतरण उपकरण, तटवर्ती और अपतटीय क्रेन, खुदाई, कंक्रीट मशीन,घूमने वाले हड़पने वाले और चरखी,प्लास्टिक और रबर मशीन, बुनाई मशीन,लॉगिंग उद्योग मशीनें, पवन ऊर्जा उत्पादन,इलेक्ट्रॉनिक पावर प्लांट,जल उपचार मशीनरी, ड्रिलिंग उपकरण और स्टीयरिंग अनुप्रयोग।
